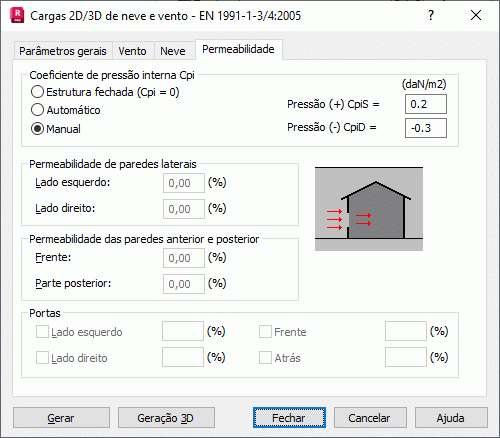

Abrir a caixa de diálogo Carga de neve/vento e clicar na guia Permeabilidade exibe a seguinte caixa de diálogo.
Essa caixa de diálogo é usada para definir a permeabilidade das paredes da estrutura. A permeabilidade das paredes tem um efeito direto na geração dos coeficientes da pressão do vento no interior de uma estrutura. Quando você seleciona uma opção, seu diagrama é exibido no canto superior direito da caixa de diálogo.
A caixa de diálogo está dividida nos quatro campos seguintes com grupos de opções específicas.
- A opção Coeficiente de pressão interna Cpi encontra-se na parte superior da caixa de diálogo. O valor da pressão interna, Cpi, pode ser definido de três maneiras:
- Estrutura fechada (Cpi = 0) – Quando essa opção é selecionada, são gerados casos únicos (Cpi = 0) sem considerar a pressão negativa (-) nem a pressão positiva (+) em um edifício. Todas as opções da caixa de diálogo estão indisponíveis.
- Automático – Quando essa opção é selecionada, o valor de Cpi é gerado com base no valor de permeabilidade.
- Manual – Quando essa opção é selecionada, é possível definir manualmente o valor de Cpi nos campos Pressão (+) CpiS e Pressão (-) CpiD. Todas as opções da caixa de diálogo estão indisponíveis.
- O campo Permeabilidade de paredes laterais especifica a permeabilidade da parede do lado esquerdo e do lado direito. A permeabilidade é sempre expressa em %. Para uma parede completamente aberta, o valor de permeabilidade é 100%; enquanto para uma parede completamente fechada é 0%.
- O campo Permeabilidade das paredes anterior e posterior especifica a permeabilidade das paredes anterior e posterior. A permeabilidade é sempre expressa em %.
Para uma parede completamente aberta, o valor de permeabilidade é 100%; enquanto para uma parede completamente fechada é 0%.
- O campo Portas tem as seguintes opções:
- Lado esquerdo – Quando a opção está selecionada, a porta é localizada na parede do lado esquerdo do edifício. É possível especificar o valor de permeabilidade para essa parede no campo à direita.
- Lado direito – Quando a opção está selecionada, a porta é localizada no lado direito da parede do edifício. É possível especificar o valor de permeabilidade para essa parede no campo à direita.
- Frontal – Quando a opção está selecionada, a porta é localizada na parede frontal do edifício. É possível especificar o valor de permeabilidade para esse lado no campo à direita.
- Traseira – Quando a opção está selecionada, a porta é localizada na parede traseira do edifício. É possível especificar o valor de permeabilidade para esse lado no campo à direita.
