Carga de vento

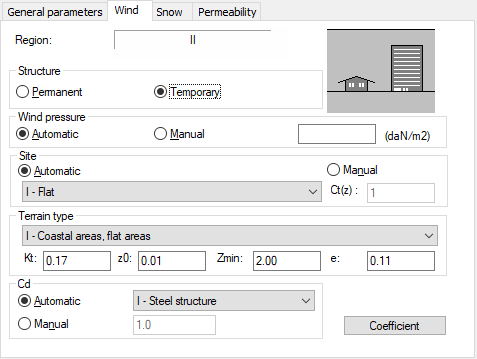

Abrir a caixa de diálogo Carga de neve/vento e clicar na guia Vento exibe a seguinte caixa de diálogo.

A caixa de diálogo está dividida em vários campos com grupos de opções específicas:

• Região

  Esse campo contém uma lista de regiões de vento disponíveis. Uma região de vento é um dos fatores que determinam a pressão básica do vento sobre elementos de estrutura consecutivos.

• Estrutura

  O campo Estrutura permite selecionar uma estrutura temporária ou permanente.

• Pressão do vento

  O campo Pressão do vento apresenta as seguintes opções:

  • Automático – Define automaticamente a pressão básica do vento de acordo com os parâmetros do terreno da estrutura.
  • Manual – Permite definir manualmente a pressão básica do vento. Parâmetros como Departamento, Região ou Tipo não são considerados na definição manual.
  • Campo de valor – especifica a pressão do vento.
• Terreno

  No campo Terreno, é possível especificar o terreno para a estrutura:

  • Automático – Selecione na lista de terrenos de estrutura disponíveis.
  • Manual – Defina o valor do coeficiente Ct(z).
• Tipo de terreno

  O campo Tipo de terreno especifica o tipo de terreno onde a estrutura está localizada. Após selecionar o tipo de terreno, os valores para os parâmetros “Kt”, “z0”, “Zmin” e “e” são alterados automaticamente. Também é possível definir os valores dos parâmetros listados manualmente.

• Cd

  Na parte inferior da caixa de diálogo, é possível especificar um valor para o coeficiente Cd:

  • Automático – Selecione na lista de terrenos de estrutura disponíveis.
  • Manual – Defina o valor do coeficiente Cd.

Clicar em Coeficiente abre a caixa de diálogo que permite definir os coeficientes para uma carga de vento.
