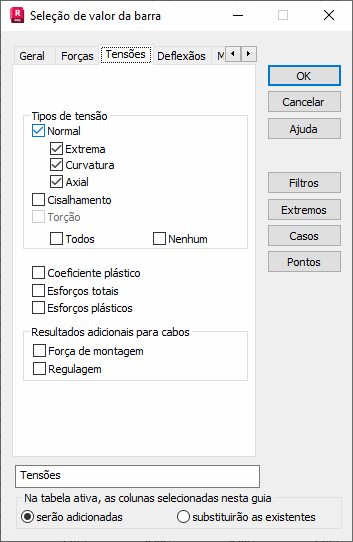

Selecione a guia Tensões na caixa de diálogo Seleção de valor da barra para definir os valores de tensão para a apresentação.
É possível selecionar os seguintes tipos de tensão para a apresentação.
- Normal – adiciona uma coluna na tabela para exibir tensões normais (perpendiculares à seção transversal da barra) obtidas durante a análise da estrutura.
- Extrema – adiciona uma coluna na tabela para exibir as tensões mín./máx., que são a soma das tensões axial e de flexão, obtidas durante a análise da estrutura.
- Flexão – adiciona uma coluna na tabela para exibir as tensões de flexão (resultantes do momento fletor: My*Vz/Iz ou Mz*Vy/Iy) obtidas durante a análise da estrutura.
- Axial – adiciona uma coluna na tabela para exibir tensões axiais (resultantes da força longitudinal N/A) obtidas durante a análise da estrutura.
- Cisalhamento – adiciona uma coluna na tabela para exibir as tensões de cisalhamento obtidas durante a análise da estrutura. As tensões são calculadas dividindo-se um valor da força transversal pela área de cisalhamento: Fy/Wy ou Fz/Wz.
- Torção – adiciona uma coluna na tabela para exibir as tensões de torção obtidas durante a análise da estrutura. As tensões são calculadas dividindo-se um valor do momento de torção pelo módulo de seção para o cálculo das tensões de torção Mx/Wx.
As tensões normais são a soma das tensões resultantes da força axial e da dobra. As tensões normais extremas são encontradas em determinados pontos característicos de uma seção transversal. A localização desses pontos depende da forma da seção, como cantos de flanges, um ponto no perímetro de um tubo de seção redonda, entre outros.

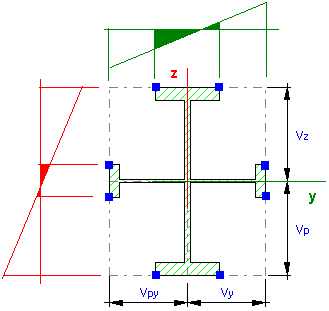

Se a seção transversal tiver um tipo determinado de forma:
- com base em bancos de dados de seções padrão,
- definida por meio de parâmetros em caixas de diálogo,
- geometricamente definida na opção Projeto de seção e salva no banco de dados com a seleção do tipo,
os pontos característicos para o cálculo das tensões poderão ser especificados corretamente (pontos azuis no desenho).

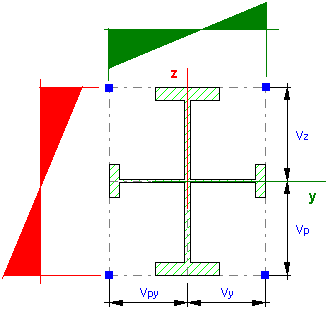

Se a seção transversal não tiver um tipo determinado de forma:
- por meio de valores de propriedades físicas (Ax, Iy, Iz...),
- no módulo Projeto de seção e salva no banco de dados sem selecionar o tipo,
as tensões serão calculadas nos pontos característicos da seção, localizados nos cantos do contorno definido pelas distâncias Vy, Vz. Isso pode gerar valores de tensões superestimados em um ponto fora da seção (pontos azuis no desenho).
Para a análise exata das tensões nesse tipo de seção de barra, selecione Resultados > Análise de tensão > Análise de tensão – Barras.
Após selecionar a opção Coeficiente plástico, uma coluna adicional na tabela mostrará os valores dessa relação:
- Início do estado de plasticidade – O valor do coeficiente plástico é igual a 0,0.
- Plasticidade total de uma seção – O valor do coeficiente plástico é igual a 1,0.
- Valor do coeficiente plástico superior ao valor definido (maior que zero e menor que 1,0).
Os resultados adicionais para cabos baseiam-se na seleção da força de montagem ou do regulamento para estruturas de cabos.
A força de montagem é calculada quando a tensão inicial de um elemento do cabo é definida por meio de seu comprimento (encurtamento absoluto ou relativo de um cabo). É calculada como uma força interna que não causa deslocamento das extremidades do cabo para o caso de montagem (o encurtamento do cabo é considerado).
O regulamento é calculado quando a tensão inicial de um elemento do cabo é definida por meio de uma força de pré-tensão ou tensão determinadas. É calculado conforme necessário para o encurtamento do cabo, o que resulta na tensão determinada para o caso de montagem.
O campo Extremos tem as seguintes opções.
- Informações detalhadas – A tabela indica os valores respectivos das tensões, números da barra e casos para os quais as tensões foram calculadas.
- Envoltória com concomitantes – a tabela indica os componentes de tensão mín./máx. e outros componentes de tensão que foram calculados nos pontos com o valor máximo do componente de tensão.
- Combinações extremas – a tabela indica a definição da combinação para a qual o valor mín./máx. foi obtido.
Esse campo também tem as opções Local e Global. Ao selecionar a opção Global, o resultado obtido é o mesmo da guia Extremos globais, na tabela. Dois valores são obtidos (mínimo e máximo) para toda a estrutura. Já a opção Local gera a operação de encontrar extremos para cada ponto em uma barra, de acordo com todos os casos de carga. Os extremos de cada caso de carga podem estar localizados em pontos diferentes. A desativação de ambas as opções permite localizar os extremos para cada ponto de cada barra de acordo com cada caso (dois valores MÍN. e MÁX. para cada barra).
