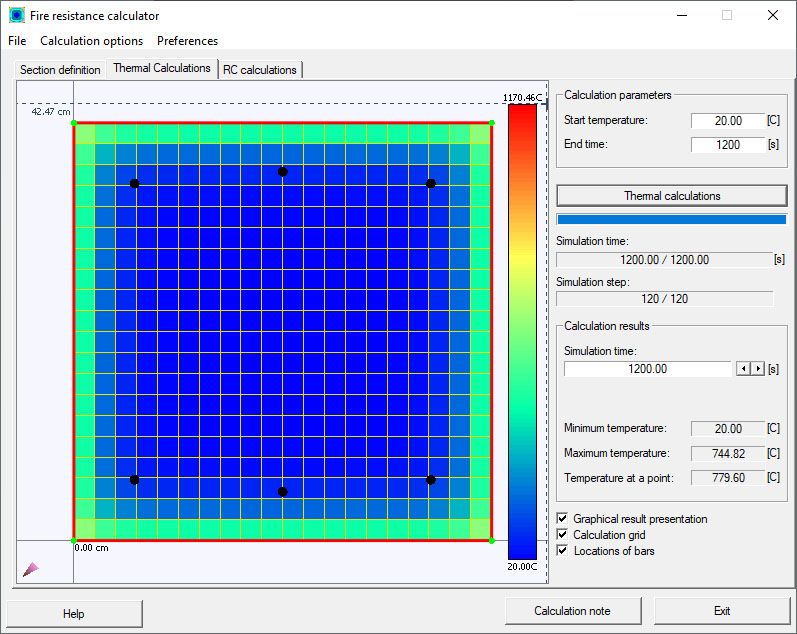

A guia Cálculos térmicos define os cálculos e visualiza os resultados dos cálculos térmicos.
A parte superior da caixa de diálogo apresenta duas opções.
- Temperatura inicial (para definir a temperatura inicial dos cálculos térmicos).
- Hora de término (para definir a hora da finalização dos cálculos térmicos).
Clique em Cálculos para iniciar os cálculos térmicos de uma seção. O processo de cálculo é representado graficamente na seção transversal de um elemento de CA (a apresentação dos resultados gráficos deve ser selecionada). O andamento é representado pela barra de progresso e alterando os valores do tempo de simulação e da etapa de simulação (consulte Parâmetros de cálculos térmicos).
Os resultados do cálculo são apresentados na seção transversal de um elemento de CA. O campo Resultados do cálculo seleciona qualquer hora do intervalo determinado pela hora de início (zero) e pela hora de término (definida na parte superior da caixa de diálogo). Os seguintes dados da seção são fornecidos para uma hora selecionada.
- Temperatura mínima.
- Temperatura máxima.
- Temperatura em um ponto.
Os resultados dos cálculos térmicos são apresentados na forma de mapas na seção transversal (a apresentação dos resultados gráficos deve ser selecionada). O mapa apresentado é acompanhado pela escala. A escala é selecionada automaticamente, dependendo dos valores das temperaturas máxima e mínima.
As seguintes opções também estão disponíveis na parte inferior da caixa de diálogo.
- Grade de cálculo – Uma grade com parâmetros definidos na caixa de diálogo Parâmetros de cálculo térmico é apresentada em uma seção.
- Localizações de barras – Barras de armadura calculadas no módulo de CA do Robot são apresentadas em uma seção.
