Definição do tipo de membro – guia Viga

Use essa caixa de diálogo para definir os parâmetros de uma viga de CA.

Acesso

• Clique em Projeto Armadura necessária de vigas/colunas – Opções Parâmetros de norma para abrir a caixa de diálogo Tipo de membro de CA e, em seguida, clique em .
• Clique em (Tipo de membro de CA) para abrir a caixa de diálogo Tipo de membro de CA e, em seguida, clique em .

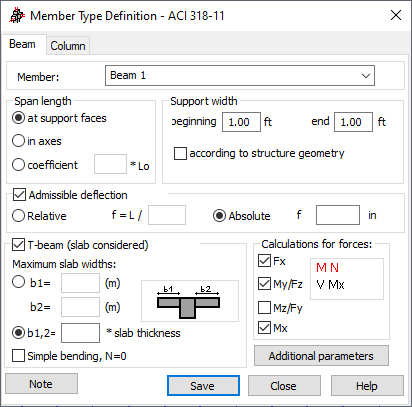

Elementos da caixa de diálogo

Membro

Exibe o nome do tipo de membro selecionado. O nome padrão é: “Viga” e é atribuído o primeiro número disponível. Também é possível inserir outro nome no lugar do padrão.

Comprimento do vão

Contém as opções que definem o comprimento de cálculo de uma viga. Há três formas de definir o comprimento:

• Nas faces de apoio – a distância entre as faces de apoio é considerada como o comprimento do projeto.
• Nos eixos – o comprimento do projeto é igual ao comprimento da viga.
• Coeficiente – o valor inserido se torna o coeficiente pelo qual o comprimento das faces de apoio é multiplicado para obter o valor necessário. Por exemplo, se você inserir um valor de 0,25, significa que o valor necessário é igual a ¼ do comprimento nas faces de apoio. L ₀ indica o comprimento da viga entre os nós.

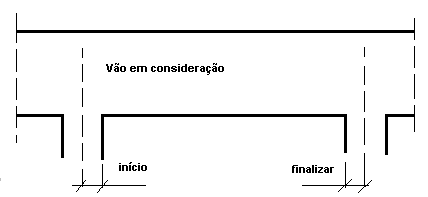

Largura do apoio

Contém as opções que definem a largura dos apoios. É possível definir a largura do apoio de duas formas:

• Manualmente – para definir manualmente a largura do apoio, insira os valores necessários nos campos Início e Fim.
• De acordo com a geometria da estrutura.

  Se os dados relativos à geometria do apoio tiverem que ser obtidos diretamente do modelo da estrutura, a opção de acordo com a geometria da estrutura deverá ser selecionada. Nesse caso, as dimensões do apoio são calculadas com base na projeção das dimensões dos elementos de apoio no eixo da viga.



Deflexão admissível

Define a deflexão máxima calculada de acordo com os requisitos das normas para as vigas de CA. Isso pode ser definido de duas formas.

• Deflexão absoluta – insira o valor da deflexão.
• Deflexão relativa – a deflexão é definida com relação ao comprimento da barra (por exemplo, L/200).

  Se os valores permitidos forem ultrapassados, serão exibidas as tabelas dos resultados do cálculo.

  Nota: Não é necessário definir os valores de deflexão permitidos.

Viga T (laje considerada)

Essa opção permite projetar vigas de CA definidas como retangulares sob a laje como vigas T (vigas consideradas integralmente com lajes). Se uma viga T (laje considerada) for selecionada, o projeto da viga T ficará ativo.

Essa opção influencia a definição da seção transversal e as forças internas.

Os campos de edição b1 e b2 estão disponíveis e será possível especificar os valores das larguras máximas efetivas da laje. Eles podem ser definidos como a multiplicação da espessura da laje. O valor b1 corresponde ao painel localizado na parte Y+ do membro, enquanto b2 corresponde ao painel localizado na parte Y-. Se a viga for colocada na borda da viga, a largura adequada da mesa será reduzida a zero. Nenhuma outra limitação geométrica é levada em conta ao definir a seção transversal.

A definição de uma viga na laje será justificada se o membro estiver no plano do painel (um deslocamento pode ser definido adicionalmente para a viga). Se o membro não estiver no plano do painel, a largura efetiva da laje será considerada igual a zero. Como as vigas são tratadas no cálculo de CA como flexão simples ou flexão com força axial, a seção transversal simétrica é usada no cálculo de CA. A soma das duas mesas simétricas é igual à soma da largura real da mesa da estrutura. Seção transversal baseada na seção transversal do membro, na seção transversal da placa (espessura) e na distância entre o centro de gravidade (CG) entre essas duas seções transversais. Quando não há deslocamentos e os CGs estão no mesmo ponto, as mesas estão no centro da seção (é mais parecido com uma seção transversal do que com uma seção T). Para criar uma seção T real, os deslocamentos devem ser iguais à metade da distância do topo até o centro de gravidade do membro, reduzida pela metade da espessura da laje.

As forças internas dos membros são modificadas pelas forças de laje de FE. O procedimento é descrito no tópico de ajuda: Cálculos de vigas T de CA consideradas com a laje. Como o cálculo das forças internas é baseado em FE, a integração da área (largura da mesa) leva em conta a geometria real da laje, incluindo bordas e aberturas.

Neste algoritmo também é usada a opção “Flexão simples, N=0”. Se “Flexão simples N=0” for selecionada, o programa tentará automaticamente localizar a largura da mesa onde a soma das forças da membrana equilibra as forças axiais na viga, normalmente geradas pelos deslocamentos. As forças axiais na seção T final são reduzidas a zero ou próximas a zero às custas do crescimento de momentos. Essa opção é útil quando a viga for projetada como um elemento de flexão simples.

Nota: As vigas T (vigas consideradas integrantes da laje) podem ser definidas para dois tipos de estrutura: casca e placa 3D; para os tipos de estrutura restantes, essas opções não estão disponíveis. Os resultados dos cálculos de vigas de CA nos quais uma viga T (viga considerada integrante da laje de CA) foi considerada são exibidos na caixa de diálogo Mapas em barras (guia Projeto) e nas tabelas de forças internas. As vigas T de CA também podem ser projetadas no módulo Vigas de CA.

Cálculos das forças

As vigas de CA podem ser projetadas para um conjunto selecionado de forças:

• Força axial Fx
• Momento fletor e força transversal My/Fz
• Momento fletor e força transversal Mz/Fy
• Momento de torção Mx.

Use os botões na parte inferior da caixa de diálogo para:

• Parâmetros adicionais – clique nessa opção para visualizar todas as normas que envolvem o cálculo da deflexão (para o estado limite de capacidade de serviço). A caixa de diálogo Parâmetros adicionais é aberta.
• Nota – clique nessa opção para exibir uma nota de cálculo.
• Salvar – clique nessa opção para adicionar um tipo de membro com o nome e os parâmetros definidos à lista dos tipos de membros de CA anteriormente definidos.
