Seleção do modelo de flambagem de coluna

A opção “Modelo de flambagem” permite definir parâmetros de flambagem para a coluna projetada. Ela está disponível:

• na barra de ferramentas selecionando o ícone “Modelo de flambagem” ou
• no menu selecionando o comando Elemento de CA/Modelo de flambagem.

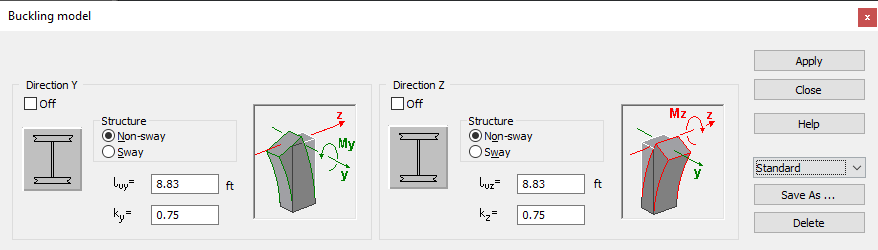

Quando a opção for selecionada, a caixa de diálogo mostrada abaixo será exibida na tela.

A caixa de diálogo acima é usada para:

• selecionar o modelo de flambagem de coluna (comprimento da flambagem) para as direções Y e Z (ou seja, o modelo de flambagem nas direções que causam um aumento dos momentos My e Mz; a interpretação é ilustrada no desenho abaixo):

  Ly, Lz – comprimentos de coluna: as distâncias medidas entre pontos idealizados, resultantes de interseções de uma coluna com outros elementos em um modelo de cálculo, são calculadas com base nas dimensões de elevação da coluna e em um modelo de flambagem adotado; OBSERVAÇÃO: se uma coluna tiver sido carregada de um modelo de estrutura Robot, será adotado um comprimento de coluna teórico (ou seja, comprimento do membro de nó para nó).

  Loy, Loz – comprimento de uma coluna do projeto resultante de um modelo de flambagem adotado e um tipo de estrutura (Loy = ky * Ly, Loz = kz * Lz)

• selecionar o tipo de estrutura que contém a coluna (oscilante/não oscilante)
• definir a altura da estrutura (o parâmetro usado na norma EC2)
• excluir a consideração de flambagem na direção selecionada; se a opção Direção Y ou Z estiver desativada, significa que em uma determinada direção uma coluna será tratada como uma coluna curta e, adicionalmente, a força crítica (se for calculada para um determinada norma) não será levada em conta como a resistência ao escoamento.

Nota: Se a flambagem para uma determinada direção não for considerada, o comprimento da coluna nessa direção ainda será significativo. É usada, por exemplo, para o cálculo de excentricidades não previstas.

O programa permite salvar parâmetros definidos de um modelo de flambagem na forma de um conjunto de parâmetros e, em seguida, usá-lo para garantir uma definição mais rápida de um modelo de flambagem em elementos de estrutura sucessivos. Para salvar um conjunto de parâmetros (ou modificar o conjunto de normas predefinido), após definir os parâmetros do modelo selecionado, o usuário deve pressionar o botão Salvar como na caixa de diálogo acima e especificar um nome para um novo conjunto. Um conjunto será adicionado à lista de modelos de flambagem. Para remover um conjunto da lista, o usuário deve selecioná-lo na lista disponível e pressionar o botão Excluir.

Nota: Recomenda-se definir o conjunto de parâmetros com um novo nome, diferente de “Padrão” atribuído por padrão. Os comprimentos de flambagem da coluna Ly, Lz são adotados adequadamente para cada elemento. Portanto, o conjunto “Padrão” é modificado pelo programa e não é visível no Inspetor como usado para cálculos para uma determinada coluna.

A interpretação das direções de flambagem (mostrada no exemplo da Direção Y)

A designação Direção Y corresponde à flambagem na direção que causa um aumento do momento My (em torno do eixo Y), em outras palavras, refere-se à flambagem de uma coluna do plano vertical XY. Portanto, para a direção Y, é considerada a excentricidade na direção do eixo Z. Ela é ilustrada esquematicamente no desenho a seguir.

Nota: Se uma coluna carregada no módulo de projeto de CA de um modelo de estrutura for considerada, as direções adotadas no módulo de armadura da coluna de CA corresponderão às direções do sistema local da barra em uma estrutura.

A caixa de diálogo consiste em três partes principais:

• Altura total da estrutura – campo para definir a altura da estrutura. O valor padrão é quatro vezes a altura da coluna, mas pode ser modificado. Se qualquer uma das dimensões da coluna for alterada, o valor padrão será alterado de forma correspondente. Campo de seleção (o mesmo parâmetro para as duas direções: Y e Z)
• Dois campos: Direção Y e Direção Z.

Nota: Alterar qualquer parâmetro na caixa de diálogo e aceitá-lo com o botão OK resultará na perda dos resultados dos cálculo anteriores (se houver) e no fechamento das caixas de diálogo apropriadas (se houver alguma aberta).

Os campos Direção Y e Direção Z pertencem ao mesmo grupo de opções, separadamente para as direções – Y e Z. A descrição do mecanismo de opção será baseada no exemplo da Direção Y. O ícone correspondente ao modelo de flambagem para a direção Y está localizado no lado esquerdo do campo. Uma vez selecionado esse ícone, uma caixa de diálogo adicional será aberta e a seleção do modelo de flambagem desejado poderá ser feita (Seleção do modelo de flambagem). Uma vez aberta a caixa de diálogo Modelo de flambagem, o ícone corresponderá ao modelo selecionado atualmente. Após alterar o modelo para um novo, os valores Ly e Ly/Lo serão definidos como padrão correspondentes às dimensões da coluna atual. Se um valor do coeficiente de comprimento de flambagem for inserido manualmente, o ícone que representa um modelo de flambagem será substituído por um ícone que indica um valor especificado pelo usuário.
