O módulo Conexões: Viga – nós da coluna está disponível para as seguintes normas de CA:
- ACI 318
- EC2 (ENV 1992-1-1:1991)
- STAS 10107/0-90.
Essas são as normas para as quais a opção Disposições sísmicas está disponível. Como as condições da norma sinalizam, é necessário verificar se a soma das resistências das colunas é maior que a soma das resistências das vigas (aumentada pelo coeficiente g) que convergem nesse nó.
Geometria do nó
Clique em
ou selecione Estrutura > Definição no módulo Viga – nós da coluna para começar a definir a geometria do nó. Para gerar um nó, os elementos que serão incluídos nele (vigas e colunas) precisam ser definidos antecipadamente.

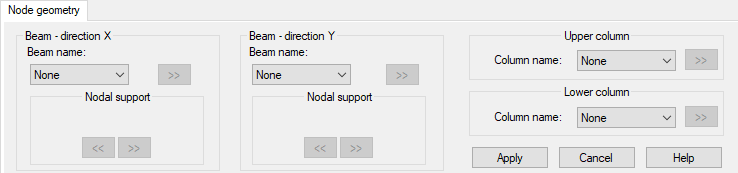

Para gerar um nó de CA:
- Selecione um nome de viga nas listas suspensas para as direções X e Y.
- Selecione um nome para as colunas superior e inferior.
O botão >> (posicionado próximo às listas de seleção) define o deslocamento para um elemento selecionado.
Para vigas de CA, os nomes dos apoios nodais podem ser definidos. Os nomes são congruentes com os nomes dos apoios das vigas no módulo de vigas. Após todos os elementos terem sido definidos, clique em Aplicar. Um modelo de nó será exibido na tela.
Geração automática de nó (selecione o menu Estrutura > Geração automática de nó)
Se essa opção for selecionada, o software gerará automaticamente os nós para as vigas de CA e as colunas de CA que foram carregadas nos módulos que geram armadura e para os quais a armadura foi gerada.
Para gerar automaticamente um nó, as seguintes condições devem ser atendidas:
- Um nó pode ser unido no máximo por duas vigas que seguem em duas direções perpendiculares.
- Será possível gerar automaticamente um nó para uma viga que consiste em diversas barras colineares se o módulo de viga tiver projetado essas barras como uma viga que consiste em vários segmentos.
- Será possível permitir o desvio de uma viga ou vigas com relação ao plano horizontal, desde que as vigas atendam aos requisitos acima e não coincidam quando projetadas.
Limitações resultantes das normas:
- Só é possível considerar a BAEL 99 com a norma sísmica RPS2000.
- Normas de CA que você pode considerar em conjunto com qualquer norma sísmica: ACI 318, EC2, EC2_Bélgica, EC2_Itália e STAS 101107/0-90.
Definição de conjuntos de combinações
Clique em
ou selecione Estrutura > Opções de cálculo no módulo Viga – nós da coluna.
Escolha as combinações para os elementos individuais para definir os conjuntos de combinações de carga. Uma lista de combinação para cada direção é gerada para elementos individuais para o estado ACC. Selecione Salvar resultado para todas as combinações na caixa de diálogo Opções de cálculo (a guia Geral/Avançado) para selecionar uma combinação para uma viga. Caso contrário, no módulo de definição de um nó de CA, somente um envelope estará disponível após clicar na lista suspensa.
A parte inferior da caixa de diálogo tem os seguintes botões:
- Adicionar – Adiciona um novo conjunto de combinações; um novo conjunto é exibido na tabela fornecida na parte superior da caixa de diálogo.
- Excluir – Exclui um conjunto de combinações selecionado.
- Modificar – Modifica um conjunto de combinações existente.
- <<, >> – Seleciona conjuntos de combinações.
Resultados da verificação
Para iniciar a verificação, clique em
ou selecione Análise > Verificação no módulo Viga – nós da coluna.
A guia Resultados do cálculo apresenta uma tabela que inclui os resultados para uma direção selecionada e uma combinação. Se a condição da norma for satisfeita, a mensagem “OK” será exibida no resumo. Se a relação da soma das resistências da coluna com a soma das resistências da viga for menor que 1,20, o resultado será exibido com fundo vermelho.
Os resultados de todas as combinações são exibidos na tabela localizada na parte superior da caixa de diálogo.
Se a verificação for executada para um nó e ocorrerem alterações (como armadura) nas vigas ou colunas, os conjuntos de combinações definidos anteriormente no módulo Viga – nós da coluna serão excluídos.
