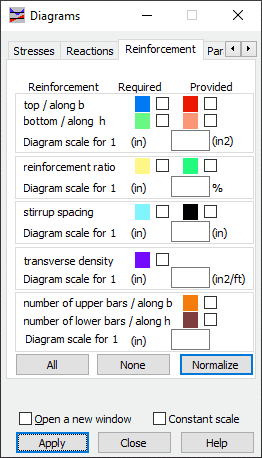

Após a guia Armadura ser selecionada na caixa de diálogo Diagramas para membros, o seguinte será exibido:
Use essa caixa de diálogo para selecionar as quantidades para as quais você deseja exibir os diagramas de barras de estrutura.
- Armadura teórica (necessária) – armadura superior (ao longo do lado do comprimento b), armadura inferior (ao longo do lado do comprimento h).
- Armadura real (fornecida) – armadura superior (ao longo do lado do comprimento b), armadura inferior (ao longo do lado do comprimento h).
- Relação entre as armaduras teórica (necessária) e real (fornecida).
- Espaçamento dos estribos teórico (necessário) e real (fornecido) (para armadura transversal).
- Densidade transversal – a relação entre a área da armadura transversal e a unidade de comprimento de um elemento de CA.
- Número de barras superiores (armadura superior) – ao longo do lado do comprimento b.
- Número de barras superiores (armadura inferior) – ao longo do lado do comprimento h.
É possível definir a cor e a escala apropriadas para cada uma dessas quantidades.
Os botões incluem o seguinte:
- Todos – Exibe os diagramas de todas as quantidades.
- Nenhum – Oculta os diagramas.
- Normalizar – Exibe o diagrama de uma quantidade selecionada de tal forma que a escala é ajustada para os valores máximo e mínimo da quantidade realçada.
