Quando a caixa de diálogo Opções de cálculo for aberta para colunas/vigas de CA e as normas EC2 (ENV 1992-1-1:1991), EC2 (NAD belga), EC2 (NAD italiana), a guia Geral incluirá também as seguintes opções:
- parâmetro b2 : esse é o coeficiente dependendo da duração da ação de carga e da frequência com que a carga é aplicada.
- seleção de um dos métodos permitidos pela norma EC2 usados para projetar vigas devido ao cisalhamento, ou seja, método padrão e método de inclinação da biela.
No caso da norma EC2, após selecionar o botão Disposições sísmicas, o usuário pode ativar as Disposições sísmicas de acordo com a opção EC8; dependendo da taxa de plasticidade, é possível escolher:
Nenhuma
Classe de plasticidade moderada
Classe de alta plasticidade.
No âmbito das disposições sísmicas, a zona crítica pode ser designada ao longo de todo o comprimento de um elemento.
Essa opção está disponível para vigas de CA, colunas e sapatas contínuas.
Para obter resultados que considerem os momentos plásticos (falha) para cisalhamento, deve estar ativada a opção Considerar momentos plásticos para cisalhamento. Os cálculos da carga da força de cisalhamento serão executados considerando que as articulações são plásticas. Isso consiste em aplicar tais valores de momentos a articulações que levariam a falhas de elementos.
Para a norma EN 1992-1-1:2004 AC:2008, a caixa de diálogo Opções de cálculo também apresenta as seguintes opções:
- Desvios – desvios da cobertura de acordo com as Seções 4.4.1.2 e 4.4.1.3 da norma; clique no botão Desvios para abrir a caixa de diálogo Desvios de cobertura.

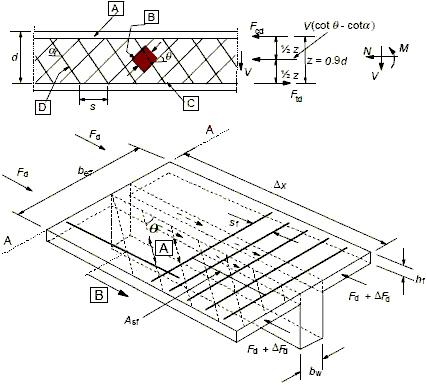

- Ctg teta e Ctg teta f.
- Provisões de incêndio. Clicar no botão Provisões de incêndio abrirá a caixa de diálogo onde é possível definir a resistência ao fogo para as vigas e as colunas. Isso define o tempo (em minutos) para o qual o critério de capacidade é garantido. É possível selecionar algumas classes padrão da resistência ao fogo: 30, 60, 90, 120, 180 e 240, em que o símbolo “R 90” significa a classe de resistência de 90 min. Para vigas e colunas, é possível definir parâmetros adicionais (o número de paredes expostas ao fogo, a classe da alma, o método de cálculo A ou B etc.).
