Estimativa de custo

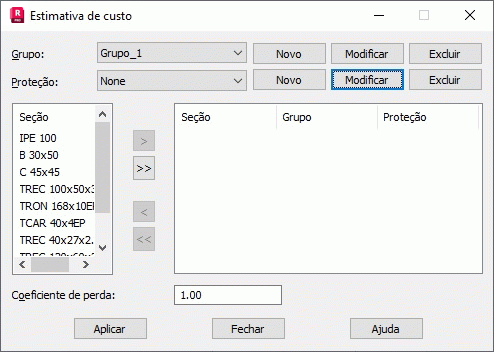

Selecione Ferramentas > Estimativa de custo para estimar os custos da estrutura projetada.

Para obter uma estimativa de custo detalhada, defina determinados grupos de seções. Em geral, as seções de aço têm preços diferentes, dependendo do tipo de seção.

• Grupos – Contém a lista de grupos de seção criados.
• Proteção – Contém a lista de camadas criadas que protegem contra corrosão e impacto químico ou que fornecem à estrutura um aspecto estético (como revestimento de zinco, tinta anticorrosão e envernização).

À direita da caixa de diálogo, são exibidos os conjuntos de botões para os parâmetros de grupo e os parâmetros de proteção. Cada conjunto consiste no seguinte:

• Novo - Crie e defina os parâmetros de um novo grupo (Parâmetros de grupo) ou camada de proteção (Parâmetros de proteção).
• Alterar – Edita os parâmetros de um grupo ou camada de proteção.
• Excluir – Exclui o grupo ou a camada de proteção.

Quando definido, atribua seções aos grupos apropriados.

1. Selecione uma seção.
2. Selecione um grupo definido anteriormente.
3. Selecione uma camada de proteção definida anteriormente.
4. Transfira a seção para o painel direito por meio dos seguintes controles.

   >	Adiciona a seção selecionada no painel esquerdo ao painel direito.
   >>	Adiciona todas as seções do painel esquerdo à lista de seções no painel direito que contém todos os elementos que serão cobertos pela estimativa de custo.
   <	Adiciona a seção selecionada no painel direito ao painel esquerdo.
   <<	Move todas as seções do painel direito para o painel esquerdo.

A atribuição de seções a grupos e camadas de proteção apropriados encerra o processo de estimativa de custos. A estimativa de custo está disponível selecionando Exibir > comando Tabelas no menu e selecionando a opção Estimativa de custo na caixa de diálogo Tabelas – dados e resultados.

A tabela apresenta os seguintes dados na guia Seções:

• A primeira coluna contém todas as seções.
• A segunda coluna contém o nome do grupo atribuído.
• A terceira coluna contém o nome da camada de proteção atribuída.
• A quarta coluna contém a massa da seção.
• A quinta coluna contém o preço do material.
• A sexta coluna contém o preço do transporte.
• A sétima coluna contém o preço (por kg ou por m ² ) da camada de proteção atribuída.
• A oitava coluna contém o custo total.

A guia Grupos da tabela de estimativa de custo apresenta os mesmos dados que os listados acima, mas faz referência a todo o grupo e não a seções específicas.
