Com essa opção, é possível especificar os parâmetros de um arquivo de formato DXF a ser aberto no módulo de definição de seção.
Acesse a opção:
- Selecionando o Layout de ferramentas > Definição de seção.
- Clicando no menu Arquivo > Importar DXF.

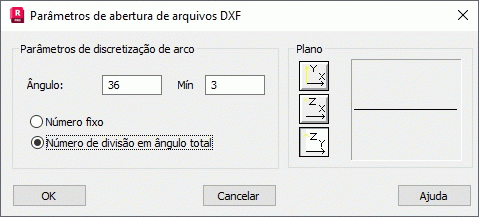

Após a opção ser selecionada, a caixa de diálogo Parâmetros de abertura de arquivo DXF será exibida.
Especifique os parâmetros:
- Parâmetros de discretização de arco:
- Ângulo – determina o número de elementos no arco que está sendo definido.
- Mín. – após ser selecionada a opção Número de divisões de ângulo completo, a opção Mín. torna-se ativa, permitindo definir o menor número de divisões de ângulo completo. O valor padrão é 3.
- Número fixo – quando essa opção está selecionada, o arco é dividido no número de elementos definidos no campo Ângulo.
- Número de divisões de ângulo completo – quando essa opção está selecionada, o número no campo Ângulo refere-se ao número de divisões de ângulo completo (360 graus) e a opção Mín se torna ativa, o que permite definir o menor número de divisões de ângulo completo. O valor padrão é 3.
O arco definido sempre é dividido em segmentos iguais. Às vezes, o número definido de divisões de ângulo completo não divide o arco em segmentos iguais. Nesse caso, o Robot localiza automaticamente o número de divisões de arco que dividem o arco em segmentos iguais.
- Plano – o plano no qual a seção aberta está localizada e pode ser selecionada.
Após ter especificado os parâmetros, clique em OK. A seção é analisada e aberta no módulo de definição de seção.
