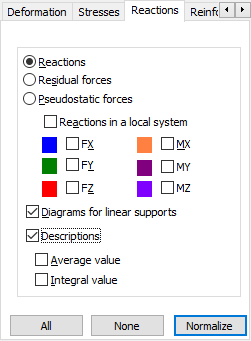

Após a guia Reações ter sido selecionada na caixa de diálogo Diagramas para membros, o seguinte é exibido:
É possível selecionar o seguinte a ser exibido nessa caixa de diálogo:
- Reações – valores das forças de reação em apoios e momentos de reação – valores de momentos em apoios.
- Forças residuais – somas de forças em nós de estrutura individuais (verificação do equilíbrio de forças em nós de estrutura) e momentos residuais – somas de momentos em nós de estrutura individuais (verificação do equilíbrio de momentos em nós de estrutura).
- Forças pseudoestáticas – forças de um caso de carga simples gerado com base em um modo de caso de análise sísmica ou espectral.
Forças e momentos são exibidos utilizando o sistema de coordenadas global.
A caixa de diálogo também apresenta as seguintes opções:
- Reações em um sistema local. Quando a opção estiver selecionada, será possível exibir as forças em um sistema de coordenadas inclinado (se um apoio de estrutura estiver inclinado em relação às direções de um sistema de coordenadas global). Quando essa opção estiver desmarcada, as reações serão apresentadas usando o sistema de coordenadas global.
- Diagramas para apoios lineares. Quando a opção estiver selecionada, os diagramas serão exibidos para apoios; caso contrário, somente forças nodais serão exibidas. Após a seleção de Diagramas para apoios lineares, será possível selecionar as opções Valor médio e Valor inteiro.
- Valor inteiro. Quando a opção estiver selecionada, o valor inteiro, que é a soma das forças de reação ao longo da aresta, será exibido. A unidade das reações lineares é força/comprimento, portanto, a unidade da integral será uma força.
- Valor médio. Quando a opção estiver selecionada, o valor médio de um diagrama será exibido. O valor médio é calculado como a soma (integral) das reações ao longo do comprimento da aresta de apoio dividida pelo comprimento de uma aresta especificada. A unidade do valor médio de uma reação linear é força/comprimento.
Selecione as cores para esses diagramas na caixa de diálogo Preferências. Também é possível alterar as cores de componentes individuais de uma reação clicando nos campos de cor junto às opções de componentes de reação na caixa de diálogo Diagramas.
