A opção é usada para apresentar resultados detalhados (diagramas, tabelas) para as barras selecionadas de uma estrutura.
É acessado pelos seguintes meios.
- Selecione Resultados > layout Análise detalhada.
- Selecione Resultados > Análise detalhada.
- Clique em
.
A análise detalhada apresenta diagramas e resultados numéricos em forma de tabela para barras específicas de uma estrutura.

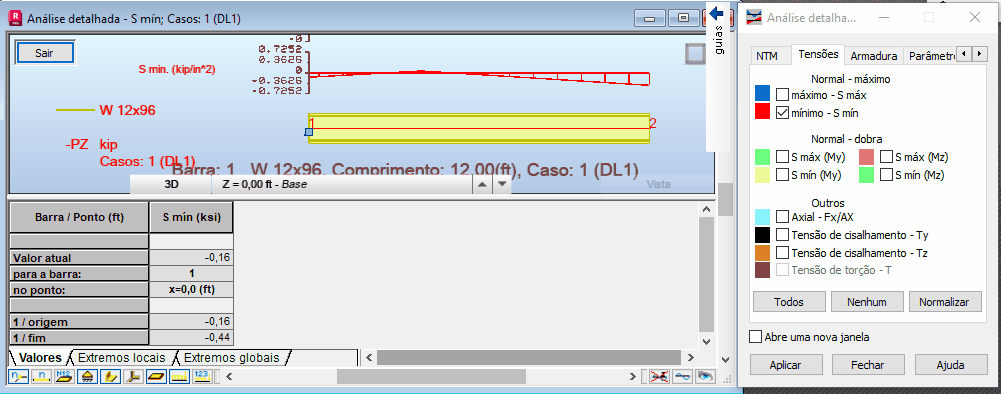

A tela está dividida em três partes principais.
- A caixa de diálogo Análise detalhada para selecionar as quantidades a serem apresentadas e suas apresentações.
- Os resultados do cálculo numérico apresentados para as barras selecionadas como uma tabela.
- Os diagramas para as quantidades selecionadas serão apresentados ao longo das barras relevantes da estrutura no visualizador gráfico.
A tabela exibe deslocamentos globais, valores de forças internas e tensões no início e no fim de um elemento selecionado, bem como em pontos intermediários definidos pelo usuário.
A tabela consiste em três guias.
- Valores – Apresenta os valores nos pontos de quantidades selecionados.
- Extremos locais – Apresenta extremos locais de quantidades para cada barra sujeita à análise detalhada.
- Extremos globais – Apresenta extremos globais de quantidades para todas as barras sujeitas à análise detalhada. Se apenas uma barra estiver sujeita a uma análise detalhada, os extremos locais serão iguais aos extremos globais.
A posição dos pontos intermediários para os quais os valores das quantidades selecionadas são definidos pelo usuário. Isso é obtido com a guia Pontos de divisão na caixa de diálogo Análise detalhada.

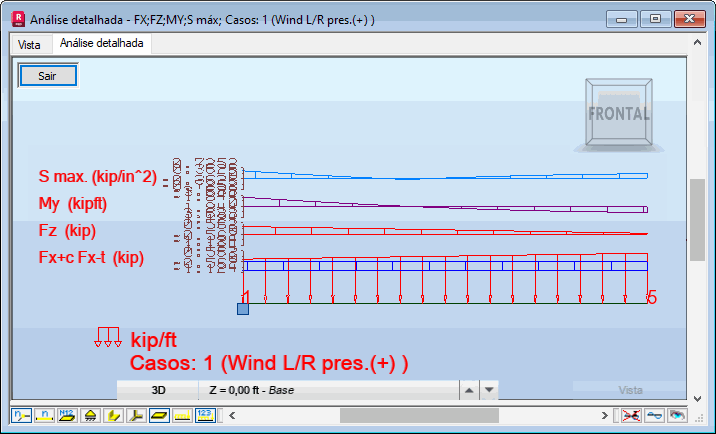

O visualizador gráfico apresenta diagramas detalhados definidos pelo usuário de deslocamentos, forças internas e tensões obtidas para o caso de carga ativo. Os diagramas são apresentados ao longo do comprimento dos elementos relevantes. Os valores das forças são apresentados na convenção de sinais. Se as legendas do diagrama não estiverem ativadas, os diagramas exibirão os pontos de valores máximo e mínimo da quantidade.
