É possível modificar uma malha de elementos finitos para um painel selecionado ao:
- criar uma nova malha de elementos finitos para o contorno (cada nova malha de elementos remove a malha antiga, a não ser que a opção Congelar malha esteja ativada).
- aplicar o comando Refinamento ou Consolidação à malha existente.
Ative o comando Refinamento:
- clicando no menu Análise > Criação de malha > Refinamento de malha.
- clicando em
na barra de ferramentas.

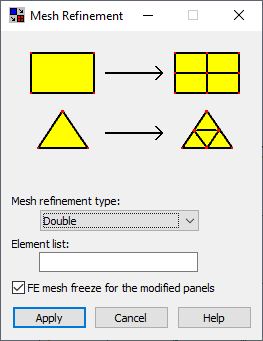

Após o comando ser selecionado, a caixa de diálogo Refinamento de malha é exibida.
O uso do comando Refinamento aumenta o refinamento da malha de elementos finitos na área definida pelo usuário. A malha criada de elementos retangulares é dividida em elementos triangulares ou retangulares menores, dependendo dos parâmetros especificados. É possível efetuar o ajuste fino de uma malha de elementos finitos, após os seguintes parâmetros serem fornecidos:
-
Tipo de refinamento de malha
Simples – as arestas dos elementos finitos não serão divididas.
Duplo – cada aresta de um elemento finito será dividida em duas partes (essa é a opção padrão).
Triplo – cada aresta de um elemento finito será dividida em três partes.
- Lista de elementos – elementos para os quais a malha será refinada.
- Congelamento da malha de EF dos painéis modificados:
- Se essa opção for selecionada, a malha de EF ficará congelada após você efetuar o ajuste fino para painéis selecionados. A malha não será alterada durante a preparação de uma estrutura para os cálculos (geração de um modelo de cálculo para a estrutura).
- Se essa opção for desmarcada, o software usará os parâmetros de geração de malha especificados na caixa de diálogo Opções de criação de malha. Durante a preparação de uma estrutura para cálculos, a malha de EF será atualizada para o painel no qual a malha foi refinada.
Para efetuar o ajuste fino de uma malha de elementos:
- Selecione um tipo de refinamento (simples, duplo, triplo).
- Selecione elementos finitos a serem refinados.
- Ative ou desative o congelamento de malha para elementos finitos.
- Clique no botão Aplicar.
