Parâmetros da análise sísmica (Norma canadense NBC 2010 – Estática)

Os parâmetros da análise sísmica simplificada de acordo com o método de força lateral equivalente dependem de uma norma sísmica e de um método de definição de valores dos períodos fundamentais selecionados na caixa de diálogo Análise sísmica.

Os seguintes tipos de estrutura podem ser definidos em cada direção de forma independente:

• Quadros reforçados.
• Paredes acopladas.
• Outros quadros (outros quadros resistentes a momentos).
• Outras estruturas (outros sistemas).
• Quadros de CA (quadros de concreto resistentes a momentos).
• Quadros de aço (quadros de aço resistentes a momentos).
• Sistemas de quadros de paredes.
• Paredes.

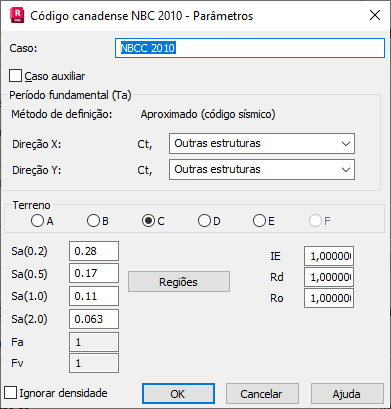

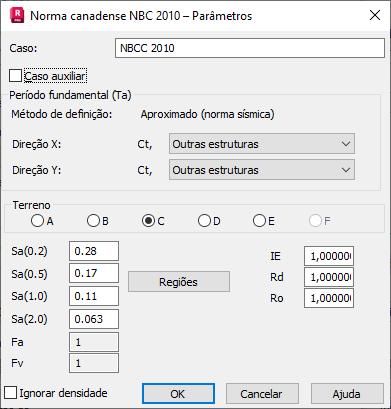

Método aproximado

O período fundamental (T_a) depende do tipo de estrutura e de sua altura efetiva (h_n). É calculado de acordo com o ponto 4.1.8.11.3.

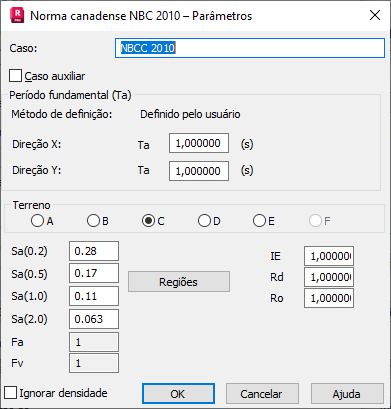

Método definido pelo usuário

Nenhuma restrição é aplicada aos valores definidos pelo usuário.

Método preciso

Quando o método preciso for usado, o período fundamental (T_a) deverá estar seguindo os resultados da análise modal, mas será verificado em relação aos limites fornecidos no ponto 4.1.8.11.3.(d) da norma do projeto. Os limites do período fundamental (T_a) dependem do tipo de estrutura e dos resultados obtidos com as fórmulas aproximadas.

Parâmetros de norma

Os parâmetros de norma para uma análise sísmica de acordo com a norma NBC 2010 são definidos da seguinte forma:

• As classificações de terreno para o solo (A, B, C, D, E, F) em conformidade com a Tabela 4.1.8.4.A.

• Os fatores (Sa(0,2), Sa(0,5), Sa(1,0), Sa(2,0), Fa e Fv) dependem da província selecionada e devem estar em conformidade com a Tabela C-2.

  Os valores dos fatores exibidos dependem da província e do terreno selecionados. É possível alterar esses valores manualmente ou clicar na opção Região para alterar a província e o local de referência.

• Coeficientes:

  • O IE (fator de importância) em conformidade com a tabela 4.1.8.5.

  • Os fatores Rd (fator de modificação de força relacionada à ductilidade) e Ro (fator de modificação de força relacionada à resistência) em conformidade com a Tabela 4.1.8.9.

Em todos os casos, se a seguinte condição (4.1.8.7.1.(a)) não for atendida, a força sísmica lateral será igual a zero:

I_EF_aS_a(0,2) < 0,35.

Força de cisalhamento base (V)

A força de cisalhamento base (V) é calculada de acordo com a fórmula:

V = S(T_a) * M_v * I_e * W/(R_d * R_o)

Em que:

• W é o peso sísmico da estrutura [N].
• M_v depende de T_a e da relação S_a(0,2)/S_a(2,0) e do tipo de sistema de resistência lateral (de acordo com a tabela 4.1.8.11).
• S(Ta) é interpolado linearmente entre os valores calculados de acordo com as fórmulas abaixo:
  • S(T)=F_a * S_a(0,2) para T <= 0,2 s.
  • S(T)=min(F_v * S_a(0,5), F_a * S_a(0,2)) para T = 0,5 s.
  • S(T)=F_v * S_a (1,0) para T = 1,0 s.
  • S(T)=F_v * S_a (2,0) para T = 2,0 s.
  • S(T)=F_v * S_a (2,0) para T >= 4,0 s.

F_a e F_v estão disponíveis nas tabelas 4.1.8.4 B e C.

Ignorar densidade

Exclui a densidade do elemento de estrutura (ρ=0) durante a estimativa do peso sísmico efetivo aplicado aos andares do modelo estrutural durante a análise.
