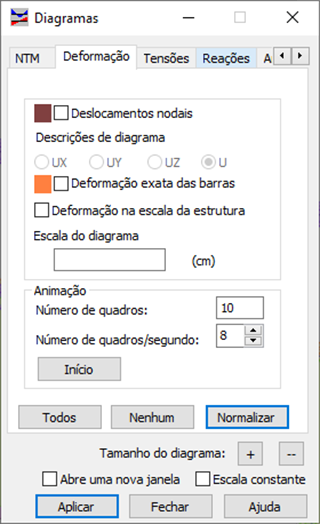

Quando a guia Deformação está selecionada na caixa de diálogo Diagramas para membros, é exibido o seguinte:
É possível selecionar como exibir a deformação da estrutura devido às cargas nessa caixa de diálogo.
Para fazer isso, use uma das seguintes opções:
- Deslocamento nodal – Quando essa opção estiver selecionada, as estruturas deformadas sob cargas serão exibidas. Para construir uma forma deformada de uma estrutura, os deslocamentos e as rotações nodais são considerados e os polinômios de terceira ordem (os polinômios de Hermite) são usados. É possível exibir os valores de deslocamento em uma direção global selecionada X, Y, Z ou o valor total U. Vá para a guia Parâmetros, ative a opção Descrição do diagrama na forma de legendas ou texto e selecione Direção de deslocamento nodal.
- Deformação exata – Quando selecionada, as estruturas deformadas sob cargas são exibidas. A deformação exata pode ser exibida somente para estruturas de barra. Para construir a deformação exata da estrutura, os deslocamentos, as rotações nodais, bem como as forças internas causadas por cargas externas, são considerados.
Para as quantidades listadas, é possível selecionar a cor e a escala apropriadas.
Também é possível exibir deslocamentos da análise de estrutura estática, bem como oito modos de vibração própria da análise de estrutura dinâmica.
É possível encontrar as opções para animar diagramas de deformação de estrutura nessa guia. Você precisa fornecer dois parâmetros para ativar a animação: o número de quadros criados e o número de quadros por segundo. Após clicar em Iniciar, o Robot inicia a animação com base nos parâmetros atribuídos. Durante a animação, uma barra de ferramentas é exibida com opções para parar, pausar, reproduzir etc.
É possível salvar a animação de deformação da estrutura em um arquivo *.avi. Também é possível ler e reproduzir o arquivo *.avi no qual a animação de deformação da estrutura foi inicialmente criada.
Os botões incluem o seguinte:
- Todos – exibe os diagramas de todas as quantidades.
- Nenhum – oculta os diagramas.
- Normalizar – exibe o diagrama de uma quantidade selecionada de tal forma que a escala é ajustada para os valores máximo e mínimo da quantidade realçada.
