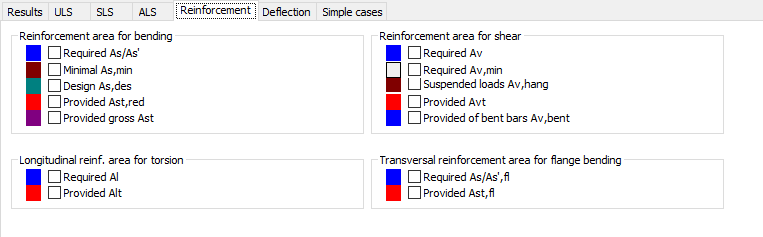

Quando a guia Armadura for selecionada na caixa de diálogo Diagramas, acessada no menu Resultados, a caixa de diálogo abaixo será exibida na tela.
Na caixa de diálogo acima, os seguintes valores podem ser selecionados para apresentação:
na área da armadura para flexão
- Teoria da área da armadura para Abt de flexão (necessária)
- Abr real (fornecido) (resultante da distribuição real da armadura longitudinal)
na área da armadura para força de cisalhamento
- Ast teórico (necessário)
- Asr real (fornecido) (resultante da distribuição real da armadura de cisalhamento)
Além disso, podem ser apresentadas as áreas para a armadura longitudinal contra torção e a armadura transversal contra flexão de mesa.
Nota: Uma cor com a qual o valor será apresentado no diagrama é mostrada ao lado de cada um dos valores mencionados.
