Parâmetros da análise sísmica (Norma canadense NBC 2020 – Estática)

Os parâmetros da análise sísmica simplificada de acordo com o método de força lateral equivalente dependem de uma norma sísmica e de um método de definição de valores dos períodos fundamentais selecionados na caixa de diálogo Análise sísmica.

É possível definir os seguintes tipos de estrutura em cada direção de forma independente:

• Quadros reforçados.
• Paredes acopladas.
• Outros quadros (outros quadros resistentes a momentos).
• Outras estruturas (outros sistemas).
• Quadros de CA (quadros de concreto resistentes a momentos).
• Quadros de aço (quadros de aço resistentes a momentos).
• Sistemas de quadros de paredes.
• Paredes.

Método aproximado

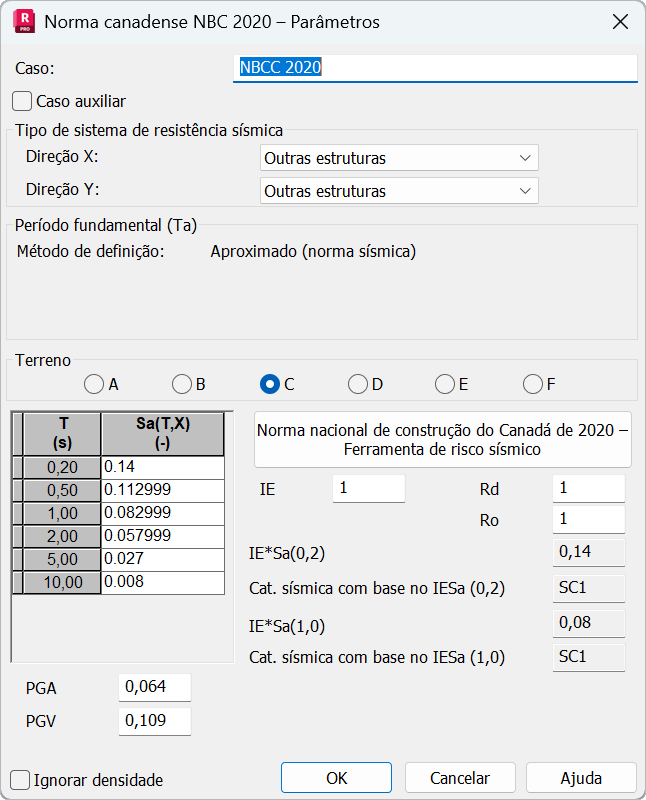

O período fundamental (T_a) depende do tipo de estrutura e de sua altura efetiva (h_n). É calculado de acordo com o ponto 4.1.8.11.3.

Método definido pelo usuário

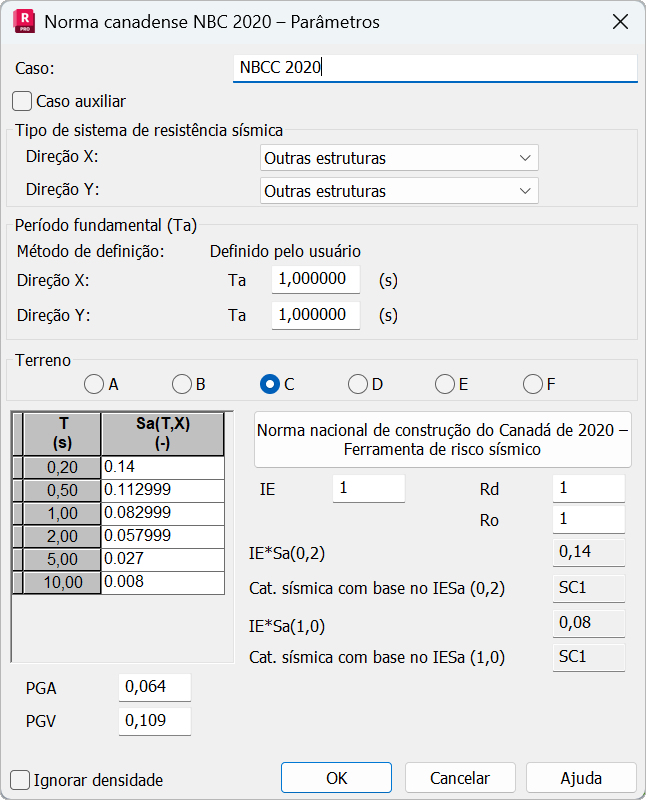

O período fundamental (T_a) pode ser definido por um usuário nas direções globais X e Y. Nenhuma restrição é aplicada aos valores definidos pelo usuário.

Método preciso

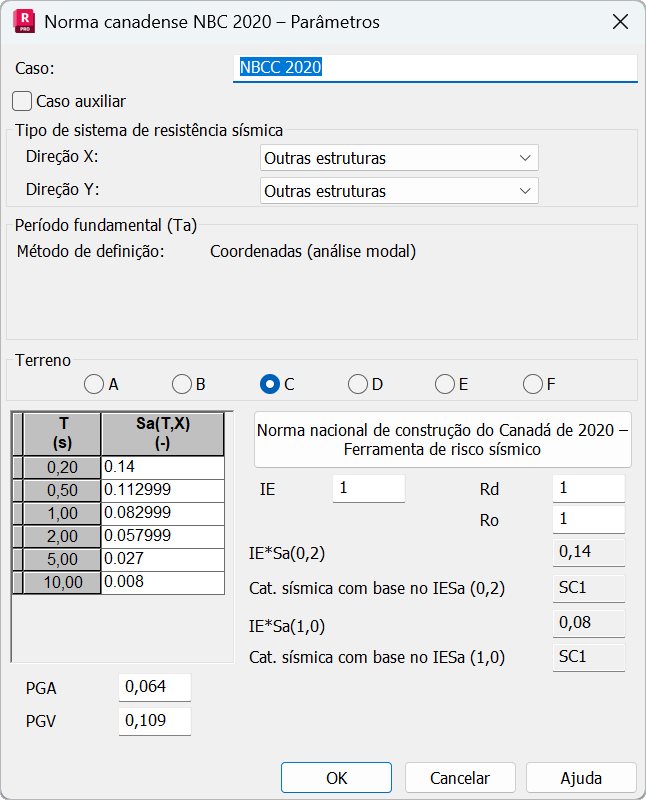

Nesse método, é criado um caso de análise modal. O período fundamental é calculado para as direções X e Y.

• Se a opção “Períodos com participação da massa máxima” estiver desativada na caixa de diálogo Análise sísmica, o primeiro modo na direção em que há massas participantes será considerado o período fundamental.
• Se essa opção estiver ativada, um período fundamental será obtido do modo, que cumpre limitações e fornece o máximo de massas participantes na direção.

Quando o método preciso for usado, o período fundamental (T_a) deverá estar seguindo os resultados da análise modal, mas será verificado em relação aos limites fornecidos no ponto 4.1.8.11.(3d) da norma do projeto. Os limites do período fundamental (T_a) dependem do tipo de estrutura e dos resultados obtidos com as fórmulas aproximadas.

Parâmetros de norma

Os parâmetros de norma para uma análise sísmica de acordo com a norma NBC 2020 são definidos da seguinte forma:

• As classificações de terreno para o solo (A, B, C, D, E, F) estão em conformidade com a Tabela 4.1.8.4.-A e 4.1.8.-B.

• Espectro

É necessário especificar os valores de espectro Sa(0.2), Sa(0.5), Sa(1.0), Sa(2.0), Sa(5.0), Sa(10.0) de acordo com o Artigo 4.1.8.1 para a localização do terreno.

É possível acessar o site oficial da NBCC: Norma nacional de construção do Canadá de 2020 – Ferramenta de risco sísmico clicando no botão. Essa página permite obter os valores necessários para definir o espectro e os valores de coeficiente com base em dados básicos como localização e classe de solo do terreno. Para transferir os valores da tabela de definição de espectro na página da Web para a tabela de definição no Robot Structural Analysis,é possível usar a operação de copiar e colar.

É possível acessar e copiar valores de espectro de acordo com o Artigo 4.1.8.1 – Sa(0.2), Sa(0.5), Sa(1.0), Sa(2.0), Sa(5.0), Sa(10.0) ou valores adicionais Sa(0.1), Sa(0.3). Os valores do espectro para um período específico S(Ta) são obtidos por interpolação linear entre esses valores.

• Coeficientes:

  • O IE (fator de importância) em conformidade com a tabela 4.1.8.5-A.

  • Os fatores Rd (fator de modificação de força relacionada à ductilidade) e Ro (fator de modificação de força relacionada à resistência) em conformidade com a Tabela 4.1.8.9.

• Fatores calculados para fins informativos
• • Fator PGA – Aceleração de pico do solo, conforme definido na Sentença 4.1.8.4.(1).
  • Fator PGV – Pico de velocidade do solo, conforme definido na Sentença 4.1.8.4. (4).
  • Valor de IE*Sa(0.2) e categoria sísmica correspondente para construções de acordo com a Tabela 4.1.8.5-B
  • Valor de IE*Sa(1.0) e categoria sísmica correspondente para construções de acordo com a Tabela 4.1.8.5-B

Força de cisalhamento base (V)

A força de cisalhamento base (V) é calculada de acordo com a fórmula 4.1.8.11.(2):

V = S(T_a) * M_v * I_e * W/(R_d * R_o)

Em que:

• W é o peso sísmico da estrutura [N].
• Mv o fator de Modo superior depende do período fundamental Ta. O valor de Mv é interpolado linearmente, dependendo da relação Sa(0,2)/Sa(5,0) para o tipo de sistema de resistência lateral especificado. Dependendo do tipo de estrutura selecionado para a carga diversificada, o tipo de sistema de resistência lateral é atribuído de acordo com a tabela 4.1.8.11:
• • Quadros reforçados – Quadros reforçados
  • Paredes acopladas – Paredes acopladas
  • Outros quadros – Outros sistemas
  • Outras estruturas – Outros sistemas
  • Quadros de CA – Quadros resistentes a momentos
  • Quadros de aço – Quadros resistentes a momentos
  • Sistemas de quadro de parede – Paredes, sistemas de quadro de paredes
  • Paredes – Paredes, sistemas de quadro de paredes
• S(Ta) é interpolado linearmente entre os valores calculados de acordo com as fórmulas abaixo:
  • S(T)=F(0,2) * S_a(0,2) ou F(0,5) * S_a(0,5) para T <= 0,2 s.
  • S(T)=min(F(0,5) * S_a(0,5) para T = 0,5 s.
  • S(T)=Fv(1,0) * S_a(1,0) para T = 1,0 s.
  • S(T)=F (2,0) * S_a(2,0) para T = 2,0 s.
  • S(T)=F (10,0) * S_a(10,0) para T = 10,0 s.

A força sísmica lateral V não deve ser inferior aos valores especificados nas tabelas 4.1.8.11.(2 a-c).

Ignorar densidade

Exclui a densidade do elemento de estrutura (ρ=0) durante a estimativa do peso sísmico efetivo aplicado aos andares do modelo estrutural durante a análise.

Nesse caso, é preciso aplicar massas ou cargas adicionadas de conversão para massas, como definido na caixa de diálogo Tipos de carga na guia Conversão de carga em massa.

É possível examinar todos os parâmetros de entrada e a distribuição da força de cisalhamento de base nas Notas de cálculo (abra Análise > Notas de cálculo > Nota simplificada/completa)
