Provisões contra incêndio – Anexo C

Suposições

• Com base no Anexo C da norma EN 1992-1-2:2004/A1:2019 – Flambagem de colunas em condições de incêndio
• Somente para preferências europeias (EN 1992-1-2:2004/A1:2019)
• Somente para colunas com seção transversal retangular em estruturas com ou sem contraventamento
• Anexo aplicável para f_ck <= 50 MPa
• Suposições necessárias devido a limitações nas tabelas fornecidas no Anexo C:

• A dimensão da seção transversal menor “b” deve estar dentro da faixa de 20 cm <= b <= 60 cm
• A relação de carga (n__fi) – deve estar entre 0,2 e 0,6
• A relação de armadura mecânica modificada deve estar no intervalo de 0,1 <=
• A distância do eixo das barras principais deve seguir a limitação de 25 mm <= a <= 85 mm
• A excentricidade total da primeira ordem modificada da força normal precisa estar dentro da faixa de 20 mm <= e_N <= 100 mm

Cálculos

h, b – dimensões da seção transversal da coluna b<=h

A_c – área da seção transversal da coluna, A_c = bxh

n__fi – taxa de carga

ω – coeficiente de armadura mecânica modificado

e_N – excentricidade total da primeira ordem modificada da força normal, N_Ed,fi

a – distância das barras principais do eixo

N _Ed,fi – carga axial de projeto na condição de incêndio

M_0Ed,fi – projetar momento de primeira ordem na condição de incêndio

A relação de esbeltez máxima admissível em condições de incêndio (λ_fi,max) é calculada com base nas tabelas contidas no Anexo C da norma EN 1992-1-2:2004/A1:2019. Ela se baseia na taxa de armadura mecânica modificada (ω), na taxa de carga (n__fi), na excentricidade total da primeira ordem da força normal (e_N), na distância do eixo das barras principais (a) e na cota da seção transversal da coluna. A cota de referência da seção transversal nas tabelas é sempre a cota de seção transversal menor “b”.

Os valores da relação de esbeltez máxima permitida em condições de fogo ( λ _fi,max ) das tabelas no Anexo C são linearmente interpolados.

Fluxo de verificação

Após os cálculos, na seção “Nota de coluna”, há informações sobre se os resultados da verificação estão marcados como “OK” ou “NÃO OK”, junto com um conjunto de avisos que são exibidos se os requisitos da norma não tiverem sido atendidos.

O status “NÃO OK” é exibido quando ocorre qualquer aviso. Isso significa que requisitos da norma específicos não foram atendidos, e os valores definidos pelo usuário não podem ser usados nos cálculos. Em tais circunstâncias, os valores limite mais próximos das tabelas no Anexo C são usados para os cálculos, e todas as etapas são executadas com base nesses valores, e mostrados na nota. Esse tipo de nota pode ser útil durante o processo de correção do modelo adotado, permitindo que o usuário verifique e compare resultados específicos. Para obter um status “OK”, o modelo deve ser revisado pelo usuário de acordo com as instruções fornecidas pelos avisos.

Nota da coluna

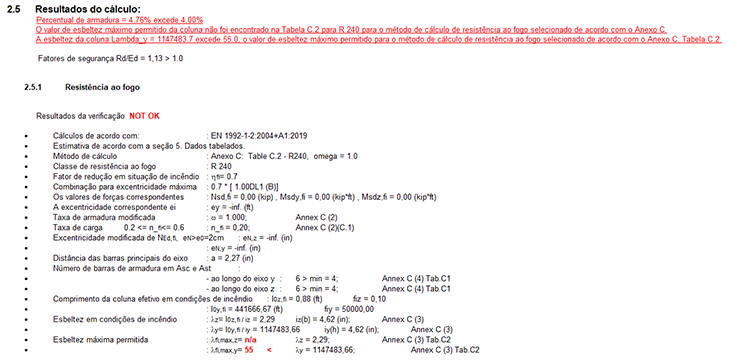

Os resultados do cálculo da análise de incêndio podem ser verificados na guia “Nota da coluna”, parágrafo 2.5. Todos os avisos reportados são exibidos, junto com uma resposta rápida indicando se os resultados da verificação estão corretos ou incorretos. Além disso, os resultados do cálculo para etapas individuais, bem como os cálculos finais e comparações com os valores limite especificados na norma, podem ser revisados.

Exemplo de nota de coluna para o RSA versão 2025:

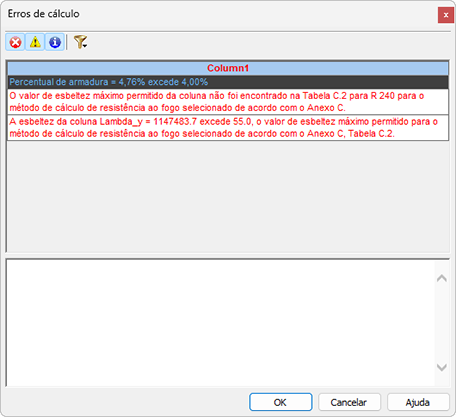

Além disso, também são exibidos avisos em uma janela de diálogo separada, que é exibida imediatamente após os cálculos.
