Parâmetros

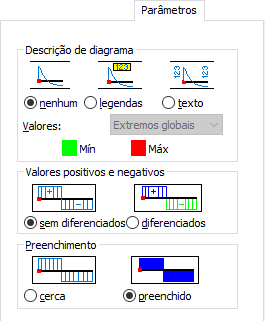

Quando a guia Parâmetros é selecionada na caixa de diálogo Diagramas das paredes núcleo, é exibido o seguinte:

Nessa caixa de diálogo, é possível selecionar um método para exibir os diagramas em estruturas.

• O campo Descrição de diagrama permite escolher como as descrições de quantidades são apresentadas em um diagrama:
  • Nenhuma – As descrições nos diagramas de quantidades na caixa de diálogo Diagramas não são exibidas.
  • Legendas – As descrições nos diagramas de quantidades disponíveis na caixa de diálogo Diagramas são exibidas como legendas que mostram os valores nos pontos selecionados nas barras. As legendas são deslocadas ligeiramente, um pouco afastadas dos diagramas.
  • Texto – As descrições nos diagramas de quantidades disponíveis na caixa de diálogo Diagramas são exibidas como valores em pontos selecionados nas barras. As descrições são posicionadas perpendicularmente à barra.
  • Valores – para as duas opções (legendas e texto), é possível usar o campo de seleção Valores para limitar o número de descrições de diagrama exibidas. As seguintes opções estão disponíveis:
    • Todas – As descrições de diagrama são exibidas para cada elemento calculado: em seus pontos inicial e final, bem como nos pontos dos valores máximo e mínimo.
    • Extremos globais – As descrições são exibidas somente para os valores máximo e mínimo globais, exibindo assim valores extremos para toda a estrutura.
  • Na parte inferior do campo Descrição de diagrama, as opções Máx. e Mín. permitem selecionar uma cor para as legendas e a descrição dos valores máximo e mínimo em um diagrama. (Também é possível selecionar uma cor na caixa de diálogo Preferências, na guia Configurações da área de trabalho > diagramas de placas > valores mínimo > máximo).
• Os campos Valores positivos e negativos permitem determinar se os valores positivos e negativos da quantidade exibida devem ser diferenciados por cores nos diagramas.
  • Não diferenciado – quando essa opção é selecionada, os diagramas de quantidades da caixa de diálogo Diagramas são exibidos sem distinguir entre valores positivos e negativos.
  • Diferenciado – quando essa opção é selecionada, os diagramas de quantidades da caixa de diálogo Diagramas são exibidos de modo que os valores positivos e negativos possam ser diferenciados.
• O preenchimento determina o preenchimento de um diagrama.
  • Cerca – Quando essa opção é selecionada, os diagramas de quantidades da caixa de diálogo Diagramas serão do tipo de cerca. O diagrama é preenchido com ordenadas em cada etapa.
  • Preenchido – Quando essa opção é selecionada, os diagramas de quantidades da caixa de diálogo Diagramas são preenchidos com a cor selecionada.
