Aberturas

Use essa opção para definir aberturas em elementos de um modelo de estrutura.

Abra a caixa de diálogo através de um dos seguintes métodos:

• Clique no menu Geometria > Aberturas.
• Clique em .

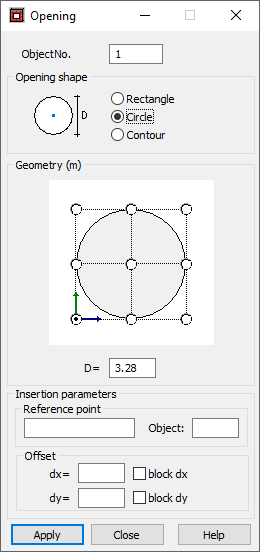

Para definir uma abertura, especifique o seguinte:

• Número de uma abertura (como um objeto)
• Forma de uma abertura:
  • Retangular
  • Circular
  • Contorno
• Geometria de uma abertura:
  • Um ponto característico da forma da abertura usado ao definir uma posição da abertura no objeto
  • Dimensões:

    H, B para uma abertura retangular

    D (diâmetro) para uma abertura circular

    Para um contorno, é possível selecionar um contorno/objeto clicando em para abrir a caixa de diálogo Polilinha – Contorno.

• Parâmetros para inserir uma abertura:
  • Ponto de referência

    Especifique as coordenadas de um ponto cpm base no qual os valores do deslocamento dx e dy são medidos. O número do objeto ativo no qual a abertura será definida é exibido no campo Objeto.

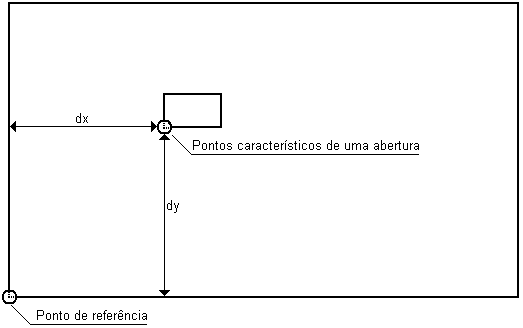

  • Deslocamento

    Especifique as coordenadas locais de um ponto característico da abertura com relação ao ponto de referência. É possível bloquear as opções de deslocamento dx e dy selecionando bloquear dx e/ou bloquear dy.

Se você definir uma abertura fora do objeto, uma mensagem de aviso será exibida.

Para definir uma abertura:

1. Selecione uma forma de abertura.
2. Defina as dimensões da abertura (ou selecione um contorno de abertura) e selecione um ponto característico no contorno da abertura.
3. Selecione o objeto no qual a abertura será definida.
4. Especifique o ponto de referência.
5. Especifique os valores de deslocamento (coordenadas do ponto característico da abertura).
