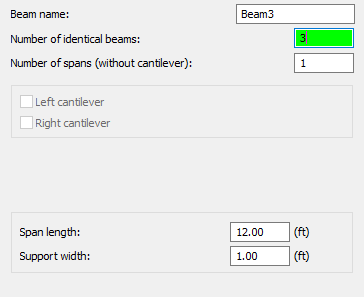

A caixa de diálogo mostrada abaixo é exibida na tela após definir os dados básicos de uma viga de CA, selecionando uma viga de CA com vãos idênticos e pressionando o botão >>.
A caixa de diálogo acima permite a definição dos seguintes parâmetros:
- Nome da viga – campo para definir o nome de uma viga inteira
- Número de vigas idênticas – campo para especificar um número de vigas idênticas a serem definidas (importante na lista de materiais)
- Número de vãos (sem balanço) – campo para definir um número de vãos da viga.
- Balanços direito e esquerdo – as opções não estão disponíveis para esse tipo de geometria de viga.
- Comprimento do vão e largura do apoio – campos para especificar os valores de comprimento do vão e largura do apoio para todas as vigas definidas.
Após pressionar o botão Avançar >, o usuário passará para a próxima caixa de diálogo, onde podem ser determinados os parâmetros da seção transversal para todos os vãos de uma viga de CA.
As opções fornecidas na caixa de diálogo acima dependem das opções selecionadas na primeira caixa de diálogo (considere laje comprimida, lajes vazadas).

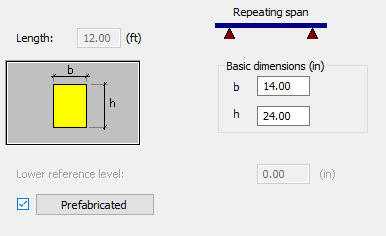

O desenho acima apresenta as opções para uma seção retangular (as opções Considerar laje comprimida, Lajes vazadas estão desativadas).
Na parte superior da caixa de diálogo, são encontradas as informações sobre o nome da viga e o comprimento do vão (esses campos não estão acessíveis nessa caixa de diálogo).
Na caixa de diálogo acima, o usuário pode definir as cotas de uma seção transversal da viga de CA: b (largura da seção) e h (altura da seção).
Para as opções ativas Considerar laje comprimida ou Lajes vazadas, a caixa de diálogo acima mostra parâmetros adicionais relacionados com lajes adjacentes (espessura da laje, espessura de pré-fabricação, saliência e abaixamento de laje, profundidade do apoio etc.).
Ao ativar a opção Pré-fabricado e pressionar o botão Pré-fabricado, uma caixa de diálogo adicional é aberta para definir os valores de altura e a profundidade de apoio de uma viga pré-fabricada.
Após preencher a definição de parâmetros e pressionar o botão Concluir, o programa criará uma viga de CA com os parâmetros determinados na caixa de diálogo.
