Operação para forças nodais
Se, no exemplo anterior, forem especificados os seguintes valores para os coeficientes: VP=1,3 e VL=0,9, a carga será modificada na imagem mostrada a seguir.
- Para forças N 1, 2 e 3
Definição do veículo
=>
Aplicação de força
- Para forças N 4, 5 e 6
Definição do veículo
=>
Aplicação de força

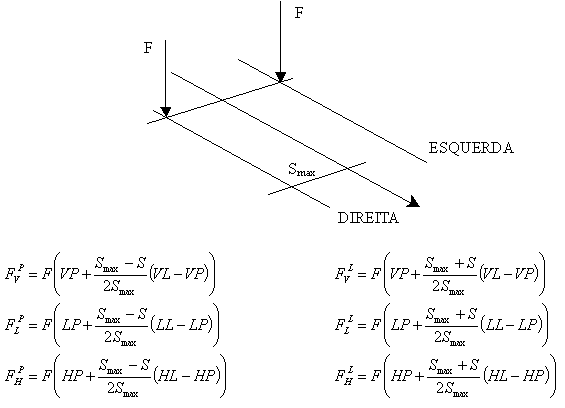

Para obter esses valores, será necessário localizar o valor da largura máxima da carga e, em seguida, multiplicar as cargas correspondentes à largura máxima pelos valores do coeficiente encontrado. Se a carga for aplicada em um local cuja largura é menor do que a largura máxima, o Robot encontrará o valor do coeficiente ao interpolar entre os valores dos coeficientes VL e VP na função de largura da carga.
Largura máxima = máx (S i )
Consideração dos coeficientes de rota VP,VL,HP,HL,LP,LL
Operação para cargas lineares
Para cargas lineares, o procedimento é idêntico ao das forças nodais.
Operação para cargas planas
O Robot permite alterar uma carga plana uniforme para uma carga plana trapezoidal (carga plana definida por 3 pontos).
Para cargas planas, o procedimento é o mesmo que para cargas nodais e lineares, exceto quando a largura máxima de carga usada durante a interpolação tiver que ser calculada com os valores dos parâmetros S e DY.
Largura máxima = máx (S i + DY i )
Os seguintes valores de coeficiente foram definidos: VP=1,3 e VL=0,9. Para cada exemplo, a largura máxima = máx ( 3+1; 0+1) = 4 m.

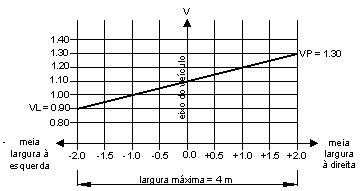

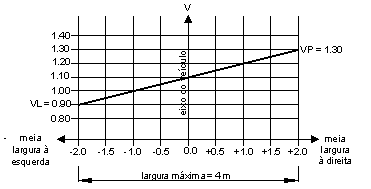

A função da resolução é exibida na próxima imagem.
O Robot altera a carga.
- Para a força N 1
Definição do veículo
=>
Aplicação de força
- Para a força N 2
Definição do veículo
=>
Aplicação de força
Distribuição de carga em elementos de superfície
Cargas lineares, planas e concentradas são transformadas em seus equivalentes de cargas em elementos finitos: linear em dois pontos 2D (para lajes), linear em dois pontos 3D (para cascas), carga no contorno e força no ponto.
