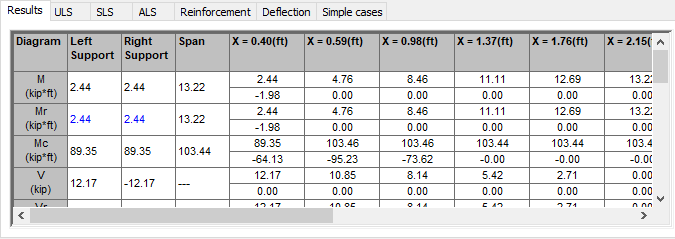

Depois de ser selecionada a guia Resultado na caixa de diálogo Diagramas, a caixa será exibida na tela como mostrado abaixo.
A guia é composta de uma tabela na qual os valores numéricos dos itens selecionados para apresentação podem ser selecionados. O conteúdo da tabela está relacionado à categoria dos resultados escolhidos na lista de rolagem encontrada na parte inferior da caixa de diálogo, bem como à seleção do vão ativo (no caso de uma viga de múltiplos vãos). O tipo e a extensão dos resultados exibidos também dependem das configurações nas guias restantes da caixa de diálogo Diagramas.
A tabela é geralmente dividida em cinco partes:
- A primeira coluna (Tipo de diagrama) contém informações sobre o tipo de valores exibidos junto com as unidades correspondentes.
- Os valores apresentados na segunda coluna (Apoio esquerdo) e na terceira (Apoio direito) pertencem às colunas direita e esquerda, respectivamente.
- A quarta coluna (Vão) é usada para a apresentação de valores máximos que ocorrem no vão.
- As colunas restantes contêm resultados detalhados que são apresentados ao longo do comprimento do vão.
As opções para a exibição do resultado estão localizadas no campo Extensão. Esse campo pertence somente à apresentação do diagrama. No caso de tabelas, no entanto, os resultados são sempre apresentados para o vão ativo.
A visualização dos resultados é possível conforme necessário:
- vão por vão
- para toda a viga
No caso de uma viga com múltiplos vãos, a seleção do vão ativo é feita pressionando um dos botões, << ou >>. Eles são usados para mover-se dentro da viga com múltiplos vãos.
O conjunto de resultados apresentados pode ser composto livremente. O sistema Robot permite a apresentação de 51 parâmetros diferentes (envelopes de momento, envelopes de força de cisalhamento, área de armadura, deflexões etc.). Para simplificar o processo de análise de resultados para o usuário, as seguintes categorias de resultados foram definidas no programa: Forças ULS, Forças SLS, Forças ALS, Área de armadura e Deformações. Cada um dos conjuntos listados contém um grupo de resultados logicamente conectado.
Vamos, por exemplo, supor que o usuário esteja interessado nos envelopes teóricos e reais de momento fletor em conexão com a área de armadura principal teórica (necessária) e real (fornecida) e, ao mesmo tempo, ele deseja que os dados apareçam quando o conjunto “Força SLS” for selecionado.
Para obter isso:
- Selecione a categoria de resultado Forças SLS na lista de rolagem localizada na parte inferior da caixa de diálogo Diagramas.
- Nas forças SLS, selecione as seguintes opções: M teórico e Mc de capacidade; os conjuntos de resultados restantes são deixados inativos.
- Aceite as alterações pressionando o botão APLICAR.
- Na guia Superfícies, selecione: teórico (obrigatório), Abt e real (fornecido), Abr; os conjuntos de resultados restantes são deixados inativos.
- Aceite as alterações pressionando o botão APLICAR.
Os resultados dessa operação serão mostrados:
- No visualizador de gráficos: os diagramas de momentos fletores e os diagramas da área de armadura.
- Na caixa de diálogo resultado (na guia Resultado), conjunto tabular de resultados numéricos.
