Armaduras de colunas - iniciado a partir do Autodesk® Revit®.
O parâmetros da geometria de corte incluem:
- Parâmetros de identificação (família e tipo) de uma coluna carregada a partir de um modelo do Revit
- Cotas da coluna do corte transversal e altura da coluna
- Posição da coluna, incluindo o número de colunas, a posição da coluna na estrutura (nível, deslocamentos)
Se a opção Salvar os dados sem a geração da armadura não for selecionada, as barras de armadura são geradas e exibidas no Autodesk® Revit®. Se esta opção for selecionada, os dados da armadura são gerados (e podem ser utilizados após reiniciar a extensão), mas as barras de armadura não podem ser exibidas no Autodesk® Revit®.

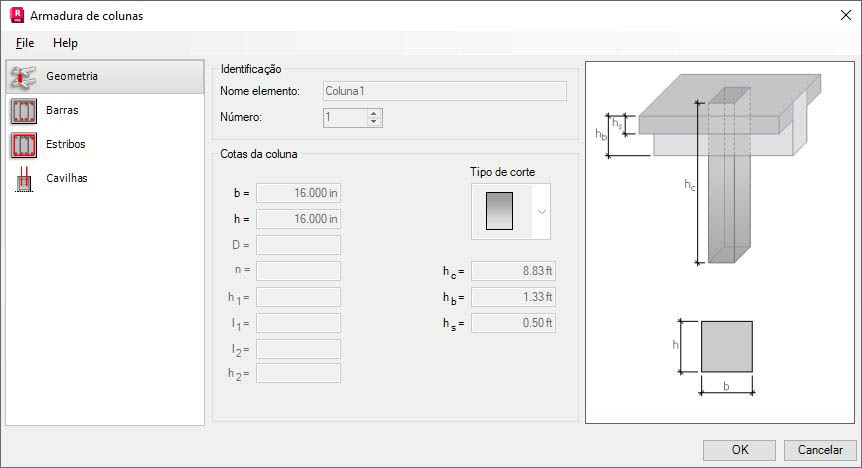

Armaduras de colunas - iniciado a partir do Autodesk Robot Structural Analysis
Parâmetros da geometria do corte:
- nome de um elemento da estrutura RC (coluna)
- número de colunas
- cotas da coluna: as cotas do corte transversal e altura da coluna
A armadura é gerada para as seguintes formas de colunas:
corte retangular
corte redondo
corte em forma L
corte T.
É possível definir outros tipos de cortes de coluna (por exemplo, corte-z, corte com meio círculo, etc.) mas a armadura da coluna não é gerada para estes tipos de cortes.
