Novo cabo

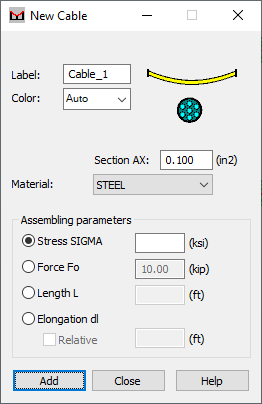

Clique em na caixa de diálogo Cabos para exibir a caixa de diálogo Novo cabo, que permite definir um novo tipo de cabo.

Para definir um cabo, especifique os seguintes parâmetros:

• Legenda
• Cor
• Seção transversal AX
• Material
• Um dos seguintes parâmetros opcionais de cabo de montagem:
  • Tensão SIGMA

    Ao selecionar essa opção, é definida a tensão normal calculada com relação ao banzo do cabo para uma carga de caso de montagem. Insira o valor da tensão no campo apropriado.

  • Força F0

    Ao selecionar essa opção, é definida a força do cabo, que é calculada com relação ao banzo do cabo para uma carga de caso de montagem. Insira o valor da força no campo apropriado.

  • Comprimento L

    Ao selecionar essa opção, é definido o comprimento do cabo sem carga para um caso de montagem. Insira o valor do comprimento no campo apropriado.

  • Alongamento dl (ou alongamento relativo)

    Ao selecionar essa opção, é definido o alongamento do cabo (ou alongamento relativo, se a opção Relativo estiver selecionada) para o caso de montagem. Insira o valor do alongamento no campo apropriado.

    Alongamento é a diferença entre o comprimento do cabo sem carga e a distância entre os nós relevantes. Se o alongamento for um valor positivo, o comprimento do cabo será maior do que a distância entre os nós; se for um valor negativo, a distância entre os nós será maior do que o comprimento do cabo.

  • Insira um valor para o parâmetro selecionado.

Nota: Tensão, Força, Comprimento e Alongamento excluem-se mutuamente e não são necessários. Se nenhum desses parâmetros for especificado, o comprimento de um cabo sem carga será igual à distância entre os nós.
