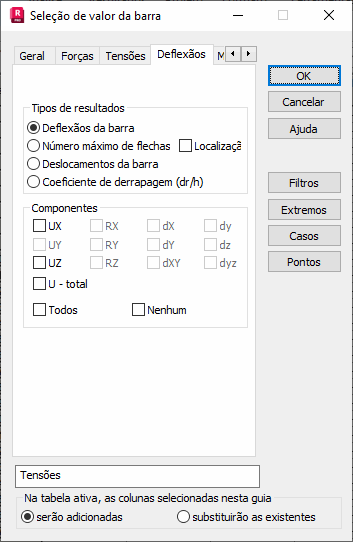

Selecione a guia Deslocamentos na caixa de diálogo Seleção de valor do membro para selecionar os parâmetros de substituição do membro para apresentação.
Os seguintes parâmetros podem ser definidos no campo de tipo de resultados.
- Deflexões do membro (com relação ao banzo de uma posição deslocada de um membro).
- Número máximo de flechas. Ativar Posição exibe as coordenadas de ponto do valor extremo.
- Deslocamentos do membro (no sistema local da posição inicial do membro).
- Coeficiente de derrapagem (dr/h) – coeficiente: diferença entre os deslocamentos das extremidades do membro e o comprimento do membro (U1-U2) / L: nas direções globais X, Y, deslocamentos totais no plano XY e nas direções do membro local y, z
total de deslocamentos no plano yz:
no sistema de membro global:
dX = (UX1-UX2) / L
dY = (UY1-UY2) / L
dXY = sqrt((UX1-UX2)^2 + (UY1-UY2)^2) / L
no sistema de membro local:
dy = (uy1-uy2) / L
dz = (uz1-uz2) / L
dyz = sqrt((uy1-uy2)^2+(uz1-uz2)^2) / L.
No campo Componentes, é possível selecionar o seguinte deslocamento ou deflexão do membro a ser exibido.
- UX – adiciona uma coluna da tabela para exibir deslocamentos na direção do eixo X do sistema de coordenadas do membro local.
- UY – adiciona uma coluna da tabela para exibir deslocamentos/deflexões na direção do eixo Y do sistema de coordenadas do membro local.
- UZ – adiciona uma coluna da tabela para exibir deslocamentos/deflexões na direção do eixo Z do sistema de coordenadas do membro local.
O deslocamento resultante total no sistema local e cujo valor é igual à raiz da soma dos quadrados dos deslocamentos UX, UY, UZ pode ser selecionado.
Dependendo da seleção (resultados de deflexão ou deslocamentos dos membros), o deslocamento total U é dado com relação à posição inicial do membro (U) ou ao banzo do membro deslocado (Uf).
Os deslocamentos no sistema global são apresentados na tabela de deslocamentos nodais.
