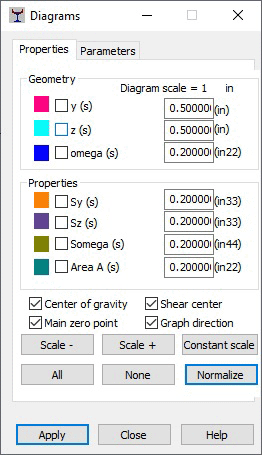

Na guia Propriedades da caixa de diálogo Diagramas (seção de paredes finas), é possível selecionar as propriedades de seção de paredes finas para as quais os diagramas devem ser apresentados.
- Geometria:
- y (s) – coordenada da linha central da seção como uma função de coordenada de arco.
- z (s) – coordenada da linha central da seção como uma função de coordenada de arco.
- ômega (s) – coordenadas secionais como uma função de coordenada de arco.
- Propriedades:
- Sy (s) – primeiro momento da área como uma função de coordenada de arco.
- Sz (s) – primeiro momento da área como uma função de coordenada de arco.
- Somega (s) – primeiro momento secional da área como uma função de coordenada de arco.
- Área A (s) – área como uma função de coordenada de arco.
As seguintes opções também estão disponíveis:
- Centro de gravidade – exibe o centro de gravidade no visualizador gráfico.
- Centro de cisalhamento – exibe o centro de cisalhamento no visualizador gráfico.
- Ponto zero principal – exibe o ponto zero (s=0) no visualizador gráfico.
- Direção do gráfico – exibe no visualizador gráfico a direção do gráfico para a seção.
A parte inferior da guia Propriedades contém as seguintes opções:
- Escala – aumenta o número de unidades por 1 cm do diagrama da quantidade indicada.
- Escala – reduz o número de unidades por 1 cm do diagrama da quantidade indicada.
- Escala constante: seleciona a mesma escala para todas as quantidades indicadas.
- Todos – exibe os diagramas de todas as quantidades.
- Nenhum – desativa a apresentação das quantidades.
- Normalizar – exibe uma quantidade indicada para que a escala seja ajustada para os valores máximo e mínimo dessa quantidade.
