Use a opção para definir revestimentos. Selecione o menu Geometria > Revestimentos para acessar a opção.

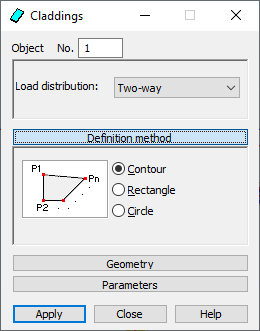

A caixa de diálogo a seguir é exibida.
A caixa de diálogo apresenta quatro partes:
- Campo Objeto (exibe o número ou o identificador do objeto criado ou selecionado) e campo Distribuição de carga (seleciona um tipo de distribuição de carga: bidirecional, unidirecional X ou unidirecional Y)
- Método de definição
- Geometria
- Parâmetros.
Quando a caixa de diálogo Revestimentos está totalmente aberta, clicar em um dos três botões (Método de definição, Geometria ou Parâmetros) minimiza a parte correspondente da caixa de diálogo, de modo que seja exibida somente as opções usadas em um determinado momento. Quando a janela está minimizada, clicar em um dos botões estende a caixa de diálogo.
O método de definição seleciona um método de definição de revestimento (Contorno, Retângulo ou Círculo); selecionar uma dessas opções determina o método de definição.
A geometria define um objeto selecionado no painel Método de definição. As opções no painel Geometria dependem da opção selecionada em Método de definição.
O painel Parâmetros tem diversas opções.
No campo Discretização de arco, há opções adicionais para especificar parâmetros de discretização para arcos definidos de contornos ou polilinhas.
Se o campo Discretização de arco estiver desmarcado, será criado um arco usando o método analítico.
Se selecionado, será possível definir parâmetros de divisão para um arco definido:
- Número fixo – Se selecionado, um arco é dividido em vários elementos especificados no campo Número de arestas.
- Número de divisões de ângulo completo – Se selecionado, o ângulo completo (360 graus) é dividido pelo número de elementos especificados no campo Número de arestas e Mín. define o menor número de divisões de ângulo completo (a configuração padrão é 3). O arco é sempre dividido em segmentos de comprimento igual, o que significa que o número definido de divisões de ângulo completo pode não coincidir com o número de segmentos de comprimento igual. Quando isso acontece, o Robot corresponde automaticamente ao número de divisões de arco que permitem que o arco seja dividido em segmentos de comprimento igual.
- Comprimento da aresta – Se selecionado, o número especifica os comprimentos dos lados do polígono que se aproximam do arco (o polígono inscrito no arco).
Quando a opção Concordância de canto é selecionada, os cantos da laje são arredondados e um valor para o raio de concordância pode ser especificado no campo Raio.
