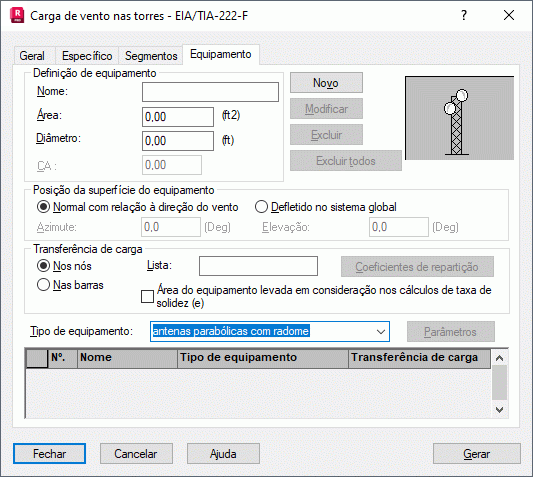

Abrir a caixa de diálogo Carga de vento nas torres e clicar na guia Equipamento exibe a seguinte caixa de diálogo.
As opções nessa guia definem superfícies adicionais que têm influência significativa na carga da estrutura com vento, como antenas, tabelas, preenchimentos de estrutura etc.
Para definir superfícies adicionais para uma estrutura:
- Nome da superfície
- Superfície ativa exposta à operação de vento
- Diâmetro – O diâmetro da antena pertencente ao equipamento (uma antena deve ser selecionada na lista Tipo de equipamento)
- Coeficiente de pressão do vento CA
- Campo Posição da superfície do equipamento – Especifica a maneira como a superfície do equipamento deve ser tratada. Se a opção Normal com relação à direção do vento estiver selecionada, o Robot presumirá que a superfície é sempre perpendicular à direção do vento, independentemente da direção real do vento. Se a opção Defletido no sistema global estiver selecionada, a posição da superfície do equipamento será determinada com base nos valores especificados para os ângulos de inclinação da superfície no sistema de coordenadas global. Azimute é o ângulo de inclinação entre a superfície e o plano vertical OXZ do sistema de coordenadas global. Elevação é o ângulo de inclinação entre a superfície e o plano horizontal OXY do sistema de coordenadas global.
- Campo Transferência de carga – Uma carga de superfícies adicionais é transferida para a estrutura através de barras ou em nós de estrutura. No campo Lista, insira a lista relevante de nós ou barras que receberão a carga transferida. Clicar em Coeficientes de repartição abre a caixa de diálogo para definir os coeficientes que determinam qual parte da carga total deve ser distribuída sobre os elementos individuais. O seguinte princípio de cálculo de um valor de carga para elementos individuais é válido: os coeficientes de repartição são somados e a soma é tratada como 100% do valor da carga; os elementos individuais recebem a parte da carga proporcional ao coeficiente definido para um determinado elemento.
- A opção Área do equipamento levada em consideração nos cálculos de taxa de solidez (e) – Quando selecionada, a área do equipamento é considerada nos cálculos da taxa de solidez (e) para uma parede de estrutura. Ela se aplica a paredes adjacentes a barras nas quais o equipamento está fixado. Por padrão, o valor da taxa de solidez (e) é calculado somente com base nas barras que pertencem à parede e o equipamento fixo não é considerado em seus cálculos.
- Tipo de equipamento – No campo Tipo de equipamento, estão disponíveis os seguintes tipos: antenas parabólicas com radome, antenas parabólicas sem radome, antenas parabólicas com cobertura cilíndrica, antenas de grade, antenas com iluminador cônico piramidal, refletores passivos e outros tipos de equipamentos.
Nota: Todos os elementos de estrutura adicionais (equipamento de estrutura) que não estão posicionados no plano das paredes da estrutura devem ser definidos somente na guia Equipamento na caixa de diálogo. O equipamento não deve ser modelado usando barras de estrutura, pois podem resultar erros no algoritmo que reconhece as paredes da estrutura.
