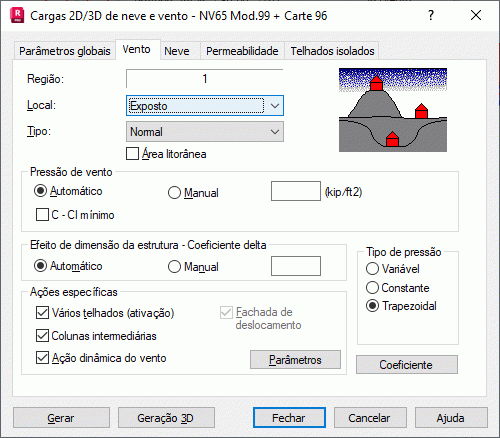

Abrir a caixa de diálogo Carga de neve/vento e clicar na guia Vento exibe a seguinte caixa de diálogo.
A caixa de diálogo é dividida em vários campos com grupos de opções específicas.
Na parte superior da caixa de diálogo há as seguintes opções:
- Região – Uma lista de regiões de vento disponíveis. Uma região de vento é um dos fatores que determinam a pressão básica do vento sobre elementos de estrutura consecutivos.
- Terreno – Uma lista de classes de terreno de estrutura, sujeitas a ações de vento, que estão disponíveis para uma norma de neve/vento específica. Clicar na seta no lado direito da caixa de diálogo abre uma caixa de diálogo com uma lista de classes de terreno com base na ação de vento.
A classe de localização do terreno, exposição ou estrutura são fatores que determinam a pressão do vento em paredes. A região onde a estrutura está localizada (montanhosa, plana, construída, não construída e assim por diante) é especificada.
- Tipo – Uma lista de tipos de vento (como normal e extremo) que estão disponíveis para a norma de neve/vento. O tipo de vento determina o valor do coeficiente usado para a pressão do vento, a localização da construção e assim por diante.
Abaixo estão os seguintes campos:
- O campo Pressão do vento tem o seguinte:
- Automático – define automaticamente a pressão básica do vento de acordo com os parâmetros do terreno da estrutura.
- Manual – Permite definir manualmente a pressão básica do vento. Parâmetros como Departamento, Região ou Tipo não são considerados na definição manual.
-
C - Ci mínimo
As cargas aplicadas às barras da estrutura são calculadas de acordo com as seguintes fórmulas:
Carga = (Ce - Ci) * Qh * Ks * Delta * Envelope, em que C = Ce - Ci
Se a opção C-Ci mínimo estiver selecionada, assume-se que o valor absoluto C = Ce - Ci não pode ser menor que 0,3 (a menos que Ce - Ci = 0).
0,0 < C < 0,3 => C = 0,3
-0,3 < C < 0.0 => C = -0,3
Se a opção C-Ci mínimo estiver desmarcada, o coeficiente C = Ce - Ci poderá usar valores arbitrários.
- O campo Efeito de cota de estrutura – Coeficiente delta tem o seguinte:
- Automático – Define automaticamente o coeficiente DELTA de acordo com as dimensões da estrutura predefinidas.
- Manual – Permite definir manualmente o coeficiente DELTA global para toda a estrutura. É o coeficiente de redução dinâmica da pressão do vento.
- O campo Ações específicas tem o seguinte:
- Vários telhados – Considerado para o efeito de vários telhados, em que os telhados se protegem. Está relacionado à redução do coeficiente aerodinâmico em elementos ocultos.
- Deslocamentos de fachada – Considerado para as alterações de pressão em telhados planos (altere de sucção de vento para sopro de vento).
- Ação dinâmica de vento – Quando você seleciona essa opção e clica em Parâmetros, uma caixa de diálogo é aberta para definir Beta, períodos e redução. Ao calcular o efeito de vento dinâmico para uma norma de neve/vento que leva em conta a frequência de vibração ou pulsações (em vez do período de vibração da estrutura), o Robot recalcula automaticamente o valor do período para as quantidades necessárias. Os efeitos dinâmicos do vento serão considerados se o campo Período tiver um valor maior do que 0.
Além disso, é possível especificar a redução logarítmica do amortecimento no campo Redução. Se um valor não for inserido nesse campo, o Robot atribui automaticamente o valor apropriado.
Nota: Os parâmetros não estão disponíveis no momento. - Após clicar em Colunas intermediárias, é possível gerar cargas de vento para colunas intermediárias posicionadas entre estruturas principais, para estruturas 3D criadas com base na repetição de estruturas 2D. Essa opção está disponível para todas as normas francesas de neve e vento implementadas no Robot. As colunas intermediárias devem ser posicionadas nos pontos médios dos espaçamentos entre as estruturas. Cargas para colunas intermediárias consideradas:
- em uma estrutura 2D – como forças concentradas aplicadas à estrutura
- em uma estrutura 3D – como uma carga linear em colunas
- O campo Tipo de pressão tem o seguinte:
- Variável
- Constant
- Trapezoidal.
Durante os cálculos de carga de neve e vento, as cargas nas barras da estrutura são calculadas da seguinte maneira:
Carga = (Ce - Ci) * Qh * Ks * Delta * Envelope
As barras de estrutura são divididas em grupos de superfícies de carga de neve e vento, ou seja, uma sequência de barras colineares.
As superfícies de carga de neve e vento podem ser paredes de estrutura ou telhados.
Quando Tipo de pressão: constante é selecionado, para todas as barras de uma determinada superfície de carga de neve/vento, assume-se um valor de pressão Qh, que é calculado para o ponto mais alto da superfície de carga de neve/vento. Em outras palavras, o valor da carga para cada barra de uma superfície de carga de neve/vento é idêntico.
Quando Tipo de pressão: variável é selecionado, o valor Qh é calculado separadamente para cada barra da superfície de carga de neve/vento (para h = altura do ponto da barra mais alto). O valor de carga para barras de uma superfície de carga de neve/vento aumenta conforme a altura aumenta.
Quando Tipo de pressão: trapezoidal é selecionado, o valor Qh é calculado separadamente para cada barra da superfície de carga de neve/vento usando a altura h dos nós inicial e final. O resultado é uma carga linear que varia ao longo da altura em cada barra.
