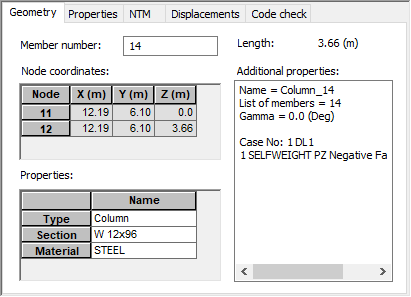

Clique na guia Geometria, na caixa de diálogo Propriedades do membro, para exibir o seguinte:
Com o número do membro, é possível selecionar um membro:
- Graficamente, clicando no membro na vista da estrutura
- Inserindo o número do membro no campo
A guia fornece as seguintes informações:
- Número do membro.
- Comprimento do membro.
- Número e coordenadas dos nós do membro no formato de tabela. (Não é possível alterar as coordenadas do nó).
- Tipo de membro, nome da seção, material – É possível alterar esses parâmetros na tabela. As alterações são limitadas aos tipos definidos de membros, seções e materiais. É necessário clicar em Aplicar para confirmar uma alteração.
- As propriedades adicionais exibem os seguintes dados, que não podem ser alterados e que descrevem um membro:
Ângulo gama – Valor do ângulo com sua unidade
Deslocamentos – Nome do tipo de deslocamento
Liberações – Nome do tipo de liberação, norma de liberação
Reforço – início – Nome do tipo de reforço
Reforço – final – Nome do tipo de reforço
Solo elástico – Nome do tipo de solo elástico e o valor do coeficiente do solo elástico
Compressão/tensão – Membros que funcionam somente para compressão ou tensão
Cisalhamento – Membros nos quais a influência do cisalhamento na deformação é reconhecida
Cabo – Nome do tipo de cabo, os valores da área de seção do cabo e o valor da força
