Abra a caixa de diálogo Simetria de plano para definir a simetria de plano dos elementos ou nós de estrutura, através de um dos seguintes métodos:
- Clique no menu Editar > Editar > Simetria plana.
- Clique em
.

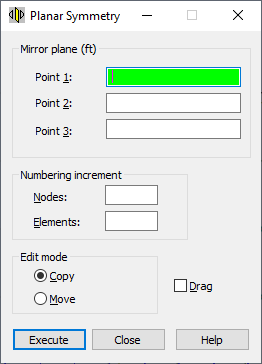

Para definir o espelhamento 3D, defina os parâmetros principais nos seguintes campos da caixa de diálogo Simetria de plano:
- Nós – Define o incremento de numeração do nó ao definir novos nós.
- Elementos – Define o incremento de numeração do elemento ao definir novos elementos.
- Mover – Quando essa opção for selecionada, os nós ou elementos selecionados serão movidos na estrutura (as localizações dos nós ou elementos de origem serão alteradas na estrutura).
- Copiar – Quando essa opção for selecionada, novos nós ou elementos serão criados em uma estrutura (os nós ou elementos de origem permanecerão os mesmos).
- Arrastar – Quando essa opção for selecionada, serão criados elementos adicionais entre os nós existentes e os nós criados durante a edição. Os elementos são numerados automaticamente.
Além disso, defina as coordenadas dos pontos que definem o plano de simetria (campos: Ponto1, Ponto2 e Ponto3).
Para definir esses pontos, use um dos métodos:
- Gráfico – (o cursor muda sua forma para uma cruz) – Direcione o cursor para o primeiro ponto do plano de espelhamento ou para o nó que indica o primeiro ponto. As coordenadas do ponto ou o número do nó apropriado são exibidos automaticamente no campo.
- Manual – Insira no campo as coordenadas do primeiro ponto do plano de espelhamento ou o número do nó apropriado.
Após o número de pontos para o plano ou as coordenadas terem sido graficamente definidas, será criada a simetria de plano para os elementos ou nós selecionados; ou, se nenhum objeto tiver sido selecionado, clique em Selecionar no menu de contexto para selecioná-los. O Robot permanece no modo de simetria de plano até que o próximo comando seja selecionado ou a tecla <Esc> seja pressionada.
Quando os pontos para o plano tiverem sido manualmente definidos no campo, clicar em Executar concluirá a ação.
Após o modo de cursor Grade ou Automático ser selecionado, as coordenadas dos pontos que descrevem a simetria de plano serão exibidas nos campos Ponto 1, Ponto 2 e Ponto 3. Se o modo de cursor de nó for selecionado, os números dos nós que definem o plano de simetria de plano serão exibido nos campos Ponto 1, Ponto 2 e Ponto 3.
