Unidade da grade

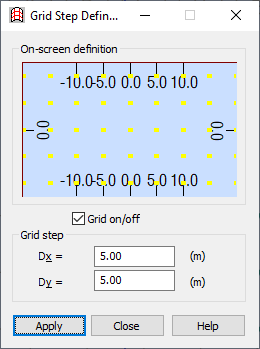

Abra a caixa de diálogo Definição da unidade da grade, que modifica a unidade da grade exibida na tela, usando um dos seguintes métodos:

• Clique no menu Vista > Grade > Definição da unidade da grade.
• Clique em .

Nota: Também é possível acessar essa caixa de diálogo e editar a unidade da grade após selecionar um dos comandos principais (definição de elementos, por exemplo).

Nota: A forma da caixa de diálogo depende do tipo de coordenadas usadas e do tipo de estrutura (plana ou 3D).

A caixa de diálogo apresenta as seguintes partes:

• Parte superior, onde é possível definir a unidade da grade graficamente.
• Parte inferior, onde é possível inserir valores nos campos da grade (DELTA 1-3). Os campos diferem com base no tipo de grade.

É possível definir a unidade da grade de duas formas:

• Graficamente, usando a grade desenhada na parte superior da janela, você define um retângulo com as cotas necessárias. Após o retângulo ter sido criado, o campo na caixa de diálogo é redesenhado de acordo com a unidade da grade selecionada e os valores correspondentes são inseridos nos campos. Quando o cursor é posicionado na parte superior da janela, ele aparece como uma cruz; a cor do plano de fundo nessa parte da caixa de diálogo é idêntica à cor do plano de fundo no módulo 3D; a grade é desenhada da seguinte forma:
  • Os pontos de grade atuais são exibidos com brilho (observação: um dos pontos deve ser posicionado no centro da área definida).
  • Os pontos usados para definir a nova grade são mais escuros:
    • Em torno do ponto central, o espaçamento é igual a 0,1 do espaçamento atual.
    • Entre o primeiro e o segundo retângulos da grade, o espaçamento é igual a 0,2 do espaçamento atual.
    • Entre o segundo e o terceiro retângulos da grade, o espaçamento é igual a 0,5 do espaçamento atual.
    • Não são desenhados novos pontos de grade entre os outros retângulos.
  • O espaçamento entre os pontos da grade existente na parte superior da janela é dimensionado para ajustar-se verticalmente a pelo menos 6 pontos.
  • A organização do sistema de coordenadas polar é semelhante.
• Inserindo valores para a unidade da grade nos campos (as unidades atuais são usadas); após a caixa de diálogo ser aberta, os valores da etapa atual serão exibidos nos campos; a etapa na parte superior da janela será atualizada quando o campo é fechado. Se nada foi inserido no campo ou se o valor anterior foi excluído, o valor anterior será aceito como unidade. O número de campos exibidos depende se a estrutura é plana ou 3D:
  • Para estruturas planas, dois campos de edição são exibidos:
    • Para o sistema cartesiano: Dx e Dy com a unidade de comprimento atual.
    • Para o sistema polar: Dr e Da com as unidades de ângulo e comprimento atuais.
  • Para estruturas 3D: Dz com o comprimento atual adicionado.

A nova unidade da grade é inserida na janela 3D ao clicar em Aplicar.
