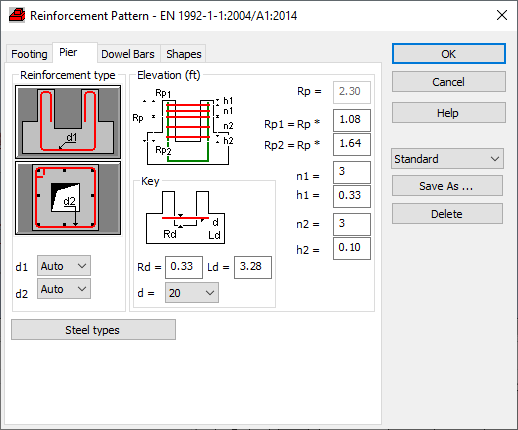

Caixa de diálogo Padrão de armadura – guia Pilar – Articulações ou soquete (fundação de CA)

A guia Pilar permite definir os parâmetros de armadura do pilar.

Nota: Este conteúdo da guia Pilar estará disponível se um pilar com uma articulação, duas articulações ou um soquete estiver selecionado na caixa de diálogo Definição de dimensão (guia Pilar). Por exemplo, é possível encontrar todas essas opções para a norma BAEL.

Acesso

Selecione o layout Projeto de CA Armadura fornecida e, em seguida, crie um novo elemento de CA ou abra um existente.

• Clique em Análise Padrão de armadura.
• Clique em (Padrão de armadura).

Caixa de diálogo Elementos

Tipo de armadura

Selecione a forma de inserção para uma armadura vertical e horizontal de um soquete com os diâmetros da barra de armadura.

Selecione as formas e os diâmetros básicos da armadura das inserções horizontal e vertical. Uma vez determinada a forma básica da armadura, será possível indicar uma forma de inserção específica na guia Formas (tanto vertical, na armadura do pilar, quanto horizontal, em um estribo). Se os diâmetros d1 e d2 corresponderem ao valor automático, os diâmetros serão selecionados de acordo com os espaçamentos definidos e em conexão com a carga operacional.

Superelevação

Defina uma faixa de zona da armadura horizontal na altura do pilar e o espaçamento da armadura em cada uma das zonas.

O campo Rp (não disponível) informa sobre a profundidade do pilar definida na geometria do pilar.

Tecla

Defina as principais propriedades de fixação das âncoras de colunas de aço em um caso do pilar com uma ou duas articulações.

As opções localizadas no campo Principal são os parâmetros adicionais a serem definidos quando são executados os cálculos do pé com uma ou duas articulações. A opção principal (na forma de barra) define o elemento da âncora do parafuso que fixa a base da coluna de aço.

Tipos de aço

Define o tipo de aço da armadura do pilar.

O tipo de aço das armaduras longitudinal e transversal do pilar pode ser o mesmo que para:

• armadura longitudinal.
• armadura transversal.
• reforços adicionais.

Nota: É possível especificar o tipo de aço das armaduras longitudinal, transversal e adicional na caixa de diálogo Opções de cálculo.

A opção Salvar como permite reutilizar um conjunto de parâmetros do padrão de armadura. Esse conjunto é salvo no diretório do usuário atual. É possível reutilizar esse conjunto para o outro elemento na caixa de diálogo Padrão de armadura ou atribuí-lo ao elemento selecionado (ou elementos selecionados do mesmo tipo) no Inspetor de componente CA.

A opção Excluir permite remover o conjunto selecionado dos parâmetros do padrão de armadura.
