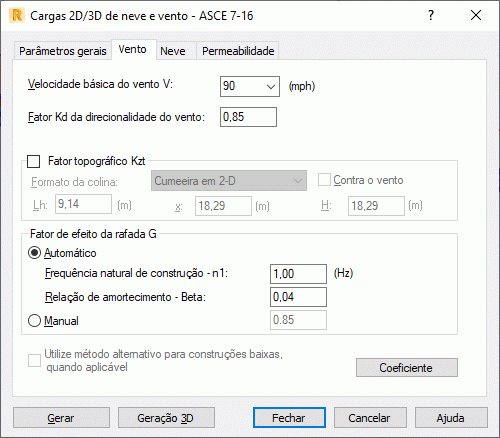

Abrir a caixa de diálogo Carga de neve/vento e clicar na guia Vento exibe a seguinte caixa de diálogo.
A caixa de diálogo é dividida em vários campos com determinados grupos de opções. As seguintes opções são fornecidas na parte superior da caixa de diálogo:
- Velocidade básica do vento V – Especifica a velocidade básica do vento V.
- Fator kd de direcionalidade do vento – Especifica o fator Kd de direcionalidade do vento.
- Quando a opção Fator topográfico é selecionada, um fator topográfico é considerado nos cálculos. Quando essa opção está desmarcada, o valor desse fator é 1. O valor do fator topográfico é determinado pelos valores dos seguintes parâmetros: forma da colina, Lh, x e H. Selecionar a opção Contra o vento altera o cálculo do fator topográfico para um tipo de forma de colina: Escarpa em 2-D.
- No campo Fator de efeito da rafada G, é possível definir um valor para o fator G. É determinado pelos valores dos seguintes parâmetros: Frequência natural de construção n1 e Relação de amortecimento b. Se a opção Manual estiver selecionada, um campo se tornará acessível onde será possível especificar o valor para o fator G.
A opção Usar método alternativo para construções baixas, quando aplicável está na parte inferior da caixa de diálogo. O método alternativo se aplica a construções com alturas de até 60 pés. Para esse método alternativo, os fatores de vento são calculados com base no diagrama na figura 6-4. Para o método padrão, os fatores de vento são calculados com base no diagrama na figura 6-3.
Quando a opção Usar método alternativo para construções baixas, quando aplicável é selecionada, as construções cuja altura é menor ou igual a 60 pés têm seus fatores de vento calculados de acordo com a figura 6-4 na norma ASCE 7-16. Se essa opção estiver desmarcada, para cada estrutura, incluindo aquelas cuja altura é menor ou igual a 60 pés, os cálculos serão executados com base no diagrama na imagem 6-3.
Clicar em Coeficiente abre a caixa de diálogo para especificar os coeficientes para uma carga de vento.
