Clique em
ou selecione Resultados > Análise global – Membros para apresentar a variabilidade de um parâmetro selecionado para todos os membros da estrutura projetada no momento.
Use essa opção para exibir os valores máximo e mínimo de uma quantidade resultante selecionada para cada elemento do membro em um diagrama. Após selecionar essa opção, escolha uma quantidade a ser apresentada. Quando indicado, o programa cria um diagrama global para os membros selecionados.

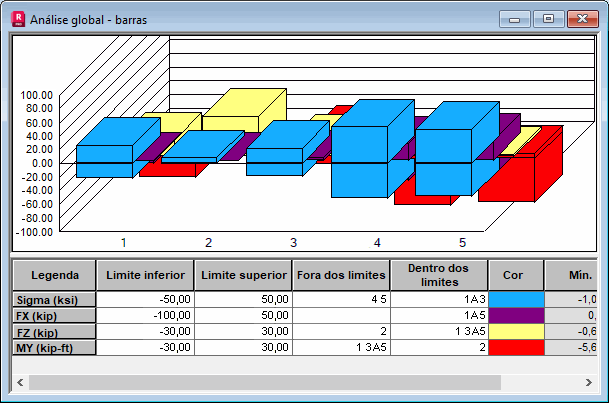

O diagrama global dos parâmetros selecionados para todos os membros está na parte superior da caixa de diálogo. Esse diagrama pode ser modificado pelo usuário. Clique com o botão direito do mouse no diagrama e observe a linha, a coluna, o membro, a coluna 3D e os tipos de diagrama de membro 3D.
A caixa de diálogo inferior contém uma tabela com os seguintes dados listados.
- Coluna 1 – Parâmetros selecionados para apresentação (forças internas, tensões, parâmetros de projeto).
- Coluna 2 – Valor do limite superior. Esse é o valor que permite determinar o valor máximo do parâmetro selecionado e identificar os membros para os quais os valores máximos foram excedidos.
- Coluna 3 – Valor do limite inferior. Esse é o valor que determina o valor mínimo do parâmetro selecionado e identifica os membros para os quais os valores mínimos foram excedidos.
- Coluna 4 – Lista de membros para os quais os valores limite dos parâmetros selecionados foram excedidos.
- Coluna 5 – Lista de membros para os quais os valores dos parâmetros selecionados estão dentro da faixa definida pelos valores de limite superior e inferior.
- Coluna 6 – Cor selecionada para a apresentação de um determinado parâmetro.
- Coluna 7 e 8 – Respectivamente, os valores mínimo e máximo dos parâmetros selecionados para a apresentação. Esses são determinados para todos os membros em uma estrutura.

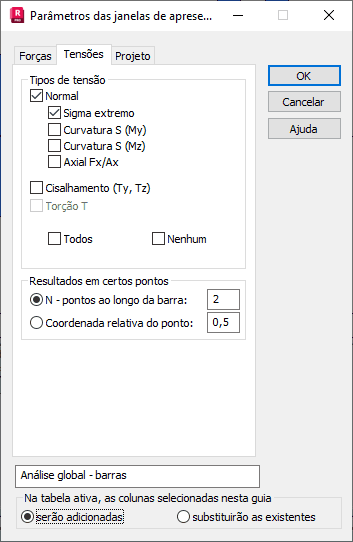

É possível selecionar os valores a serem apresentados na tabela e no diagrama. Clique com o botão direito do mouse e selecione Colunas da tabela para abrir a caixa de diálogo Parâmetros das janelas de apresentação. É possível selecionar os parâmetros a serem apresentados na análise global dos membros da estrutura nessa caixa de diálogo. Eles consistem nas guias Forças, Tensões e Projeto.
É possível definir o valor dos limites superior e inferior para determinados parâmetros de duas formas.
- Textualmente, introduzindo os valores do limite superior ou inferior na célula da tabela correspondente.
- Graficamente, após ter situado o cursor do mouse em uma das células da tabela (limite superior ou inferior do parâmetro selecionado), determine o valor limite no campo do diagrama (uma linha horizontal representa o valor limite necessário).
