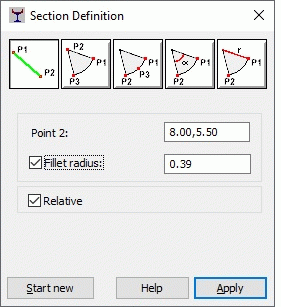

Use essa opção para definir vários tipos de polígonos (linha, arco) graficamente ou digitando as coordenadas nos campos de edição apropriados da caixa de diálogo Definição de seção.
Acesse a opção:
- Selecionando o Layout de ferramentas > Definição de seção.
- Clicando no menu Contorno > Polígono ou clicando em
na barra de ferramentas.
Nota: Se um contorno for definido por linhas, selecione Raio de arredondamento para arredondar os cantos do contorno.
Se você selecionar Relativo e, em seguida, definir um polígono, as coordenadas do próximo vértice serão calculadas com relação à posição do vértice anterior. Se Relativo estiver desmarcado, as coordenadas dos vértices do polígono serão fornecidas no sistema de coordenadas adotado.
Ao definir uma seção de paredes finas, as seguintes opções também estão disponíveis:
- Espessura – digite o valor de espessura de uma seção de paredes finas.
- Ícones:
– Define a linha da seção como a linha do meio da seção.
– Define a linha da seção como a linha externa da seção.
– Define a linha da seção como a linha interna da seção.
