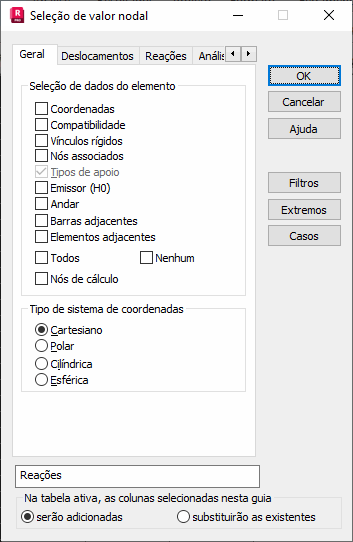

Selecione a guia Geral na caixa de diálogo Seleção de valor nodal para apresentar os valores relativos aos nós de uma estrutura
No campo Seleção de dados do elemento, os seguintes valores de nós de uma estrutura podem ser selecionados para uma tabela.
- Coordenadas – coordenadas dos nós da estrutura.
- Compatibilidade – nós compatíveis definidos nos nós da estrutura.
- Conexões rígidas – conexões rígidas definidas nos nós da estrutura.
- Tipos de apoio.
- Nós onde os emissores estão localizados (geração de malha de elementos finitos para estruturas de casca e placa).
- Tipo de sistema de coordenadas – é possível selecionar os seguintes sistemas de coordenadas no Robot: cartesiano, polar, cilíndrico e esférico.
A tabela pode apresentar uma lista de nós de cálculo e informações sobre barras e elementos adjacentes ao nó nas seguintes circunstâncias.
- Após selecionar a opção Barras adjacentes, a tabela inclui uma coluna que apresenta os números de barras adjacentes a cada nó.
- Após selecionar a opção Elementos adjacentes, a tabela inclui uma coluna que apresenta os números de elementos finitos adjacentes (barra, plano ou volumétrico) a cada nó.
- Após selecionar a opção Nós associados, a tabela inclui uma coluna que apresenta os números de um nó associado por um elemento DSC de cálculo para cada nó.
- Após selecionar a opção Nós de cálculo, os nós de cálculo são adicionados à lista de nós. A lista de nós de cálculo não está disponível na guia Editar da tabela de nós.
