Filtro de seleção gráfica

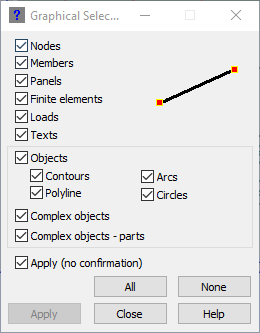

Abra a caixa de diálogo, que permite especificar os elementos da estrutura para realçar na área de desenho, usando um dos métodos:

• Clique no menu Editar > Selecionar especial > Filtro de seleção gráfica.
• Clique em .

A caixa de diálogo apresenta as seguintes seções:

Nós	Quando selecionado (), os nós de estrutura são selecionados na área de desenho. Quando desmarcado, os nós de estrutura não são selecionados na área de desenho.
Barras	Quando selecionado (), as barras de estrutura são selecionadas na área de desenho. Quando desmarcado, as barras de estrutura não são selecionadas na área de desenho.
Painéis	Quando selecionado (), os painéis são selecionados na área de desenho. Quando desmarcado, os painéis não são selecionados na área de desenho.
Elementos finitos	Quando selecionado (), os elementos finitos gerados para um modelo de estrutura são selecionados na área de desenho. Quando desmarcado, os elementos finitos gerados para um modelo de estrutura não são selecionados na área de desenho.
Cargas	Quando selecionado (), as cargas definidas na estrutura são selecionadas na área de desenho (refere-se à exibição gráfica de todas as cargas). Quando desmarcado, as cargas definidas na estrutura não são selecionadas na área de desenho.
Textos	Quando selecionado (), o texto é selecionado na área de desenho. Quando desmarcado, o texto não é selecionado na área de desenho.
Objetos	Quando selecionado (), todas as opções conectadas com objetos (arcos, círculos, painéis, polilinhas, contornos etc.) são selecionadas na área de desenho. Quando desmarcado, todas as opções conectadas com objetos não são selecionadas na área de desenho.
Contornos	Quando selecionado (), os contornos definidos em uma estrutura são selecionados na área de desenho. Quando desmarcado, os contornos definidos em uma estrutura não são selecionados na área de desenho.
Polilinhas	Quando selecionado (), as polilinhas definidas em uma estrutura são selecionadas na área de desenho. Quando desmarcado, as polilinhas definidas em uma estrutura não são selecionadas na área de desenho.
Arcos	Quando selecionado (), os arcos definidos em uma estrutura são selecionados na área de desenho. Quando desmarcado, os arcos não são selecionados na área de desenho.
Círculos	Quando selecionado (), os círculos definidos em uma estrutura são selecionados na área de desenho. Quando desmarcado, os círculos definidos em uma estrutura não são selecionados na área de desenho.
Objetos complexos	Quando selecionado (), os objetos complexos (objetos que são resultado da execução de uma extrusão e revolução) criados em uma estrutura são selecionados na área de desenho. Quando desmarcado, os objetos complexos criados em uma estrutura não são selecionados na área de desenho.
Objetos complexos – partes	Quando selecionado (), as partes de objetos complexos (objeto usado para definir operações de extrusão e revolução, lados, base e topo de objetos complexos) criadas em uma estrutura são selecionadas na área de desenho. Quando desmarcado, as partes de objetos complexos criados em uma estrutura não são selecionadas na área de desenho.

Os seguintes botões ficam na parte inferior da caixa de diálogo:

• Tudo – Seleciona todas as opções na caixa de diálogo Filtro de seleção gráfica.
• Nenhum – Limpa as opções na caixa de diálogo Filtro de seleção gráfica.

Na parte inferior da caixa de diálogo, fica o campo Aplicar (sem confirmação). Quando selecionado, o botão Aplicar fica desativado. Quando desmarcado, o botão Aplicar é ativado e as opções na caixa de diálogo são aplicadas somente após clicar em Aplicar.
