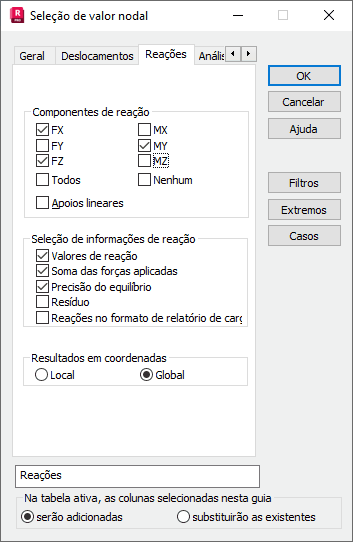

Selecione a guia Reações na caixa de diálogo Seleção de valor nodal para selecionar os valores nodais de reações para apresentação.
É possível selecionar os seguintes componentes de força para apresentação.
- FX, FY, FZ – Se essa opção for selecionada, serão adicionadas colunas à tabela para exibir as forças de reação obtidas durante a análise da estrutura (direção do eixo X, direção do eixo Y ou direção do eixo Z, respectivamente).
- MX, MY, MZ – Se essa opção for selecionada, serão adicionadas colunas à tabela para exibir os momentos de reação obtidos durante a análise da estrutura (direção do eixo X, direção do eixo Y ou direção do eixo Z, respectivamente).
Também é possível exibir os valores de reações lineares para apoios definidos como lineares em arestas. Eles são exibidos em nós que pertencem ao apoio linear na aresta. Nos nós de apoio restantes, o valor será exibido como N/D. Os valores das reações lineares são calculados como um valor da reação nodal dividido pela metade do comprimento dos lados dos elementos adjacentes ao nó. Uma unidade de reação linear é a força ou o momento por unidade de comprimento.
É possível especificar os seguintes parâmetros no campo Seleção de informações de reação.
- Valores de reação – exibe na tabela os componentes de forças selecionados nos nós de apoios. Quando a opção estiver inativa, serão apresentados na tabela os parâmetros do campo Seleção de informações de reação (em vez dos valores dos componentes de forças).
- Soma das forças aplicadas
Soma das forças aplicadas
As seguintes linhas serão adicionadas a uma tabela.
- Soma dos valores – uma soma aritmética dos valores de forças e momentos de uma determinada direção para os nós atualmente filtrados.
- Soma das reações – uma soma dos valores de forças e momentos de reação de uma determinada direção para todos os nós de apoio (considerando a reação elástica do solo).
- Soma das forças – uma soma dos valores de forças e momentos de cargas externas de uma determinada direção.
A soma de forças é especificada para cada direção do sistema de coordenadas global.
A soma de momentos (para a soma de reações e a soma de forças) é determinada no que diz respeito ao ponto com coordenadas (0,0,0). Os momentos e as forças que operam em distâncias apropriadas (braços) são levados em conta e recalculados com relação ao ponto da coordenada 0,0,0.
Em combinações quadráticas para casos de análise sísmica ou espectral, a soma de reações e a soma de forças são calculadas adicionando os valores das respectivas soma de valores e soma de forças aos modos de vibrações individuais.
- Precisão de equilíbrio – adiciona uma coluna à tabela para exibir o valor de precisão de equilíbrio da estrutura. Isso descreve o equilíbrio global das forças aplicadas e as reações obtidas durante a análise da estrutura.
- Resíduo – adiciona uma coluna à tabela para exibir o parâmetro que representa a soma das forças externas e as reações nos nós de apoios para cada caso de carga.
- Reações na forma da opção Carregar relatório – permite apresentar as reações na forma que é usada no Relatório de carga do Robot.
Valor de precisão 1
Para cada nó em uma estrutura, são calculados os valores máximos da força F e do momento M, bem como as forças residuais F (RF) e os momentos residuais M (RM). Os valores F de RF/máx e M de RM/máx são calculados para cada nó. O valor de precisão é igual ao maior dos quocientes.
Valor de precisão 2
São calculadas as forças residuais F (RF nos nós de apoio) e os momentos residuais (RM nos nós de apoio). Assim, para cada nó, são calculados |RF| / |Reação F| e |RM| / |Reação M|; o valor de precisão é igual ao maior dos valores calculados. Neste caso, F, RF, M e RM são vetores.
O valor de precisão é calculado de uma forma ligeiramente diferente para combinações de casos de carga. Por exemplo, uma combinação de 1.000 casos de carga com a precisão equivalente a 0,001 para cada caso terá a precisão igual a 1,0.
É possível selecionar sistemas de coordenadas locais ou globais nos quais os valores de reação obtidos serão apresentados.
