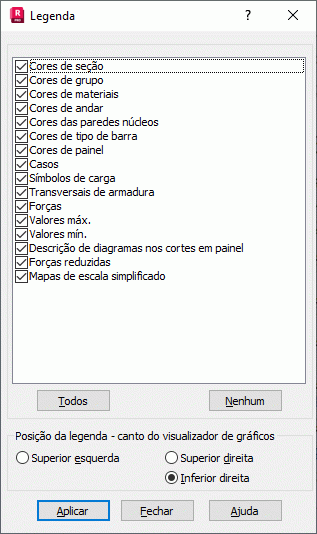

Use essa opção para exibir uma legenda para uma estrutura definida. As configurações de parâmetros na caixa de diálogo Legenda permitem selecionar elementos de descrição para o desenho. Dependendo das opções de exibição selecionadas, uma legenda pode consistir em uma lista de seções, grupos ou nomes de casos. Abra a caixa de diálogo Legenda clicando no menu Vista > Parâmetros de legenda.
Também é possível selecionar as seguintes opções:
- Cores de seções, grupos, materiais, andares, tipos de barras e painéis – Quando essa opção estiver selecionada, o Robot apresentará uma lista de cores atribuídas aos elementos que estão sendo exibidos, como seções, materiais, andares, barras e painéis. Nota: A lista de cores será exibida em uma legenda se a opção de exibição relevante estiver selecionada na caixa de diálogo Exibir.
- Casos – Quando essa opção estiver selecionada, uma lista ou um nome de caso será apresentado quando os resultados forem exibidos em diagramas ou mapas.
- Símbolos de carga – Quando essa opção estiver selecionada, será exibida uma descrição dos tipos e das unidade de carga. Nota: Os símbolos de carga serão apresentados na legenda se a opção de exibição relevante estiver selecionada na caixa de diálogo Exibir.
- Transversais de armadura– Quando essa opção estiver selecionada, uma descrição da escala será apresentada quando a exibição de transversais de armadura estiver selecionada.
- Forças – Quando essa opção estiver selecionada, o Robot exibirá uma descrição da escala e da unidade do diagrama de força interna.
- Valores máximo e mínimo – Quando essa opção estiver selecionada, o Robot exibirá uma descrição dos valores mínimo e máximo de um diagrama selecionado.
- Descrição de diagramas nos cortes em painel – Quando essa opção estiver selecionada, o Robot exibirá uma descrição de um diagrama definido em um corte de painel (o nome do corte, a quantidade no diagrama e um valor para todo o componente selecionado ao longo do comprimento da linha de corte).
- Forças reduzidas – Quando essa opção estiver selecionada, o Robot exibirá os valores de momentos e forças equivalentes no sistema global reduzido para o centro de gravidade do corte de painel. Os valores serão exibidos para um único caso ou uma combinação de casos e não para uma envoltória de casos.
- Escala simplificada para mapas – Quando essa opção estiver selecionada, o Robot exibirá uma escala de cores com uma descrição de valores (observação: o número de cores está limitado a 15); é possível usar essa opção para exibir mapas em painéis, mas não para barras.
Ao clicar em Aplicar após selecionar as opções na caixa de diálogo (
), as descrições das opções selecionadas serão exibidas na legenda. Ao limpar as opções e clicar em Aplicar, as opções da legenda serão removidas.
Na parte inferior da caixa de diálogo, existem os seguintes botões:
- Tudo – Seleciona todas as opções na caixa de diálogo Legenda.
- Nenhum – Apaga todas as opções na caixa de diálogo Legenda.
