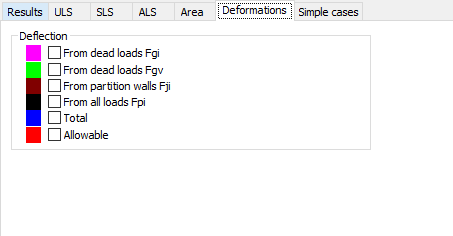

Quando a guia Deformações for selecionada na caixa de diálogo Diagramas, acessada no menu Resultados, a caixa de diálogo mostrada abaixo será exibida.
Nota: As designações apresentadas na caixa de diálogo acima dependem da norma selecionada para o projeto do elemento de estrutura de CA.
Os seguintes valores podem ser selecionados para apresentação na caixa de diálogo acima:
No campo Deflexões
- De cargas mortas Fgi (deflexões de curto prazo)
- De cargas mortas Fgv (deflexões de longo prazo)
- De paredes divisórias Fji (deflexões de curto prazo causadas por uma carga morta aplicada no momento da construção da parede divisória)
- De todas as cargas Fpi (deflexões de curto prazo causadas por todas as cargas, ou seja, cargas mortas e acidentais, transportadas pelo elemento em análise)
- Total F = Fgv - Fji + Fpi - Fgi
No campo Tensões para ULS
- Barras de tensão
- Barras de compressão
- Concreto
No campo Tensões para SLS
- Barras de tensão
- Barras de compressão
- Concreto
Nota: Uma cor representativa para apresentação no diagrama é exibida ao lado do valor correspondente.
Nota: Se, na caixa de diálogo Opções de cálculo (guia Geral, caixa de diálogo Avançado), estiver ativada a opção Exibir diagramas para todas as combinações, será possível exibir uma envoltória e cada combinação de carga separadamente.
