As opções na caixa de diálogo são usadas para:
- Modelar os apoios em locais onde uma coluna ou parede se une a um objeto. Os parâmetros definidos nessa caixa de diálogo são usados para calcular as áreas de armaduras necessárias de elementos de CA.
- Definir a elasticidade equivalente de um apoio.

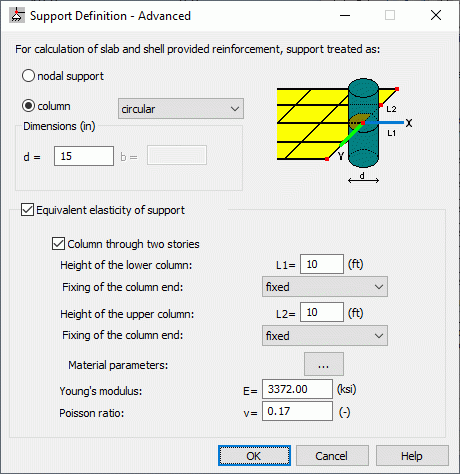

Ao clicar em Avançado na caixa de diálogo Definição de apoio, será exibida a seguinte caixa de diálogo (exemplo de um apoio nodal). O botão Avançado está disponível para apoios nodais e lineares, mas não está disponível para apoios planos.
Dependendo do tipo de apoio, é possível definir o seguinte:
- Um apoio que é definido em um nó. Esse é o tipo de apoio padrão.
- Um apoio que é definido especificando as dimensões da coluna (consulte: Redução de valores perto de apoios):
- Coluna retangular – Especifique a largura e a altura da seção transversal da coluna transversal (dimensões b e h) dos apoios nodais.
- Coluna circular – Especifique o diâmetro d da seção transversal da coluna transversal dos apoios nodais.
- Um apoio definido ao especificar as dimensões da parede usando a largura da parede b. Além da opção Parede, também há uma lista com outros tipos de parede (tijolo e concreto). A lista está disponível após selecionar a opção Parede. Um tipo de parede é considerado somente ao projetar armaduras de placa e de casca usando barras de armadura ou tela soldada. As paredes não afetam os parâmetros de cálculo no modelo dos apoios lineares.
Quando a opção Elasticidade equivalente do apoio está selecionada, é possível calcular a elasticidade equivalente dos apoios com base nas propriedades e na geometria das colunas (para apoios nodais) ou paredes (para apoios lineares).
-
Avaliação da elasticidade equivalente das colunas
Quando a opção Elasticidade equivalente do apoio está selecionada, os seguintes parâmetros necessários para os cálculos ficam disponíveis:
- A altura da coluna e o método de fixação de uma extremidade da coluna (fixa, rotulada ou rolo). Se a opção Coluna através de dois andares estiver selecionada, os parâmetros para as colunas superior e inferior deverão ser definidos.
- Os valores do módulo de Young e a relação de Poisson. É possível carregar os valores característicos dos materiais típicos do banco de dados clicando no botão (...).
-
Avaliação da elasticidade equivalente das paredes
Quando a opção Elasticidade equivalente do apoio está selecionada, os seguintes parâmetros necessários para os cálculos ficam disponíveis:
- A altura da parede. Se a opção Parede através de dois andares estiver selecionada, os parâmetros para as paredes superior e inferior deverão ser definidos.
- Os valores do módulo de Young e a relação de Poisson. É possível carregar os valores característicos dos materiais típicos do banco de dados clicando no botão (...).
