Abra a caixa de diálogo Simetria axial, que define a simetria axial para os nós ou elementos da estrutura selecionada, através de um dos seguintes métodos:
- Clique no menu Editar > Editar > Simetria axial.
- Clique em
.

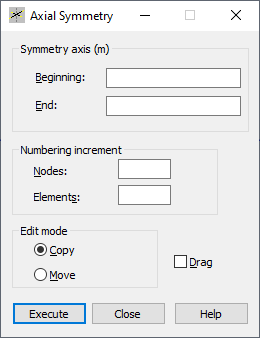

Para definir a simetria axial, defina os parâmetros principais nos seguintes campos da caixa de diálogo Simetria axial:
- Nós – Define o incremento de numeração do nó ao definir novos nós.
- Elementos – Define o incremento de numeração do elemento ao definir novos elementos.
- Mover – Quando essa opção for selecionada, os nós ou elementos selecionados serão movidos na estrutura (as localizações dos nós ou elementos de origem serão alteradas na estrutura).
- Copiar – Quando essa opção for selecionada, novos nós ou elementos serão criados em uma estrutura (os nós ou elementos de origem permanecerão os mesmos).
- Arrastar – Quando essa opção for selecionada, serão criados elementos adicionais entre os nós existentes e os nós criados durante a edição. Os elementos são numerados automaticamente.
Além disso, defina o eixo estabelecendo os parâmetros nos campos Início e Fim, através de um dos seguintes métodos:
- Gráfico – (o cursor muda sua forma para uma cruz) – posicione o cursor direcionado para as coordenadas do ponto ou para o nó que define o início do eixo de simetria. As coordenadas do ponto ou o número do nó apropriado são exibidos automaticamente no campo.
- Manual – insira as coordenadas para o início do eixo ou o número do nó apropriado que indica o início do eixo de simetria.
Após ter definido o eixo de simetria, a simetria axial será criada para os nós ou elementos selecionados; ou, se nenhum objeto tiver sido selecionado, clique em Selecionar no menu de contexto para selecioná-los. O Robot permanece no modo de simetria axial até que o próximo comando seja selecionado ou a tecla <Esc> seja pressionada.
Após ter definido manualmente a simetria do eixo na caixa de diálogo, ao clicar em Executar, a ação será concluída.
Após ser selecionado o modo do cursor Grade ou Automático, as coordenadas dos pontos que definem a localização da simetria do eixo serão exibidas nos campos Início e Fim. Se for selecionado o modo do cursor de nó, os números dos nós que definem a simetria do eixo serão exibidos nos campos Início e Fim.
O campo Eixo de simetria varia de acordo com o modo do cursor:
- Modo Grade ou Automático: eixo de simetria (m, m, m)
- Modo de nó: eixo de simetria
Dependendo da vista selecionada no Robot (2D ou 3D), os campos que definem a simetria do eixo apresentam duas ou três coordenadas.
