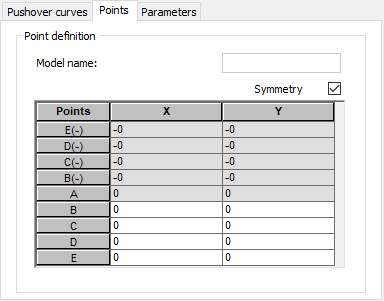

Após selecionar a guia Pontos na caixa de diálogo Definição do modelo de articulação não linear, a seguinte caixa de diálogo será exibida.
A parte superior da caixa de diálogo apresenta um diagrama do modelo de articulação.

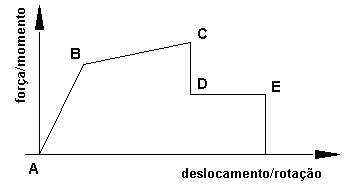

O nome do modelo exibe o nome do modelo de articulação selecionado. Na tabela, é possível definir ou modificar os pontos de um diagrama de força-deslocamento ou momento-rotação. As coordenadas dos seguintes pontos devem ser definidas uma por uma: E(-), D(-), C(-), B(-), A, B, C, D, E. A imagem a seguir mostra a parte positiva de um diagrama.
Ao selecionar Simetria, é definida somente a parte positiva de um diagrama (ou seja, as coordenadas dos seguintes pontos devem ser especificadas: B, C, D e E). As coordenadas dos pontos B(-), C(-), D(-) e E(-) são automaticamente inseridas nos campos apropriados da tabela.
- Coluna X: deslocamento ou rotação
- Coluna Y: força ou momento
Ao abrir a caixa de diálogo Definição de modelo de articulação não linear selecionando o comando Propriedades do objeto no menu de atalho, quando é selecionada uma barra da estrutura com uma articulação (uma articulação não linear deve ser selecionada na caixa de diálogo Seleção de objeto), a guia Pontos difere ligeiramente da guia mostrada na imagem anterior. Em seguida, as opções na caixa de diálogo permitem verificar os parâmetros de articulação e o estado atual de uma articulação para um caso de tipo de sobreposição e uma etapa de cálculo selecionados. Essas opções são particularmente úteis ao definir uma articulação relativa (as opções Calcular força/momento limite ou Calcular deslocamento/rotação limite estão selecionadas). A tabela e o diagrama exibem os valores absolutos multiplicados pelos valores de referência que são característicos para a barra e o grau de liberdade específicos, determinados de acordo com a norma FEMA: Diretrizes NEHRP para a reabilitação sísmica de edifícios, Capítulo 5.
Além disso, o diagrama indica o estado da articulação (força/momento – deslocamento/rotação) para uma determinada etapa nos cálculos através de um quadrado verde. O campo Componente atual, na parte inferior da caixa de diálogo, permite selecionar a etapa de cálculo atual. Um caso deve ser selecionado antes de abrir a caixa de diálogo na lista de casos disponíveis, no menu principal. Se você não selecionar um caso de tipo de sobreposição, a caixa de diálogo será aberta para o primeiro caso de sobreposição da lista.
