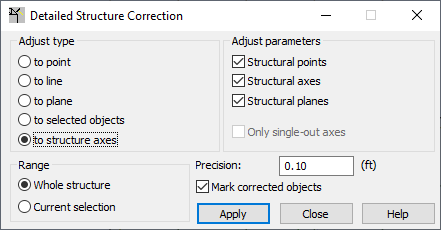

Abra a caixa de diálogo Correção da estrutura detalhada, que permite corrigir a geometria de uma estrutura definida, clicando no menu Editar > Correção detalhada.
Estruturas criadas no Robot ou carregadas de arquivos *.dxf ou *.igs podem requerer determinadas modificações, por exemplo, o deslocamento de nós para uma posição diferente. É possível usar a caixa de diálogo Correção da estrutura detalhada para isso.
As opções nessa caixa de diálogo permitem alterar a posição dos nós de estrutura ou os pontos característicos de objetos de estrutura (por exemplo, os vértices de um contorno de placa, os pontos que definem um arco, os pontos que definem um cone etc.). Os nós ou os pontos característicos de objetos de estrutura podem ser movidos (ajustados) para:
- Ponto – No campo Ajustar parâmetros, especifique as coordenadas do ponto para as quais um nó será movido.
- Linha – No campo Ajustar parâmetros, você deve especificar as coordenadas de dois pontos que definem uma linha; os nós são movidos (projetados) para a linha definida.
- Plano – No campo Ajustar parâmetros, você deve especificar as coordenadas de três pontos que definem um plano; os nós são movidos (projetados) para o plano definido.
- Objetos selecionados como: nós de estrutura ou barras, painéis e objetos (nós são movidos para as linhas características dos objetos).
No caso de uma parte de uma estrutura ser ajustada para os objetos selecionados de uma estrutura, você deve:
- No campo Tipo de ajuste, clique para selecionar objetos.
- No campo Ajustar parâmetros, insira ou selecione graficamente os nós ou as barras, os painéis ou objetos para os quais os nós ou pontos característicos serão movidos.
- No campo Faixa, você deve clicar na seleção Atual e selecionar graficamente a parte da estrutura que deve ser corrigida.
Nota: Quando Faixa: a seleção atual é selecionada primeiro e, em seguida, os parâmetros de ajuste são determinados antes de selecionar os objetos para a seleção atual, você deve escolher no menu de atalho a opção Selecionar. Caso contrário, os objetos selecionados são adicionados ao campo no campo Ajustar parâmetros. - Para definir eixos de estrutura – Há três maneiras de fazer isso no campo Ajustar parâmetros: os nós podem ser movidos para os nós que são interseções dos eixos da estrutura, para os eixos da estrutura e para os planos definidos pelos eixos da estrutura.
Na parte inferior da caixa de diálogo, existem duas opções: Toda a estrutura ou Seleção atual. Elas indicam a faixa para corrigir uma estrutura. Além disso, a precisão pode ser determinada, que é um valor de distância que define o intervalo no qual as correções para uma estrutura são executadas. As correções de estrutura são executadas somente quando a distância é menor que a precisão. Se Marcar objetos corrigidos estiver selecionado, depois que o modelo de estrutura for corrigido, os objetos (barras, painéis e assim por diante) na área de desenho cuja geometria foi alterada serão selecionados.
Para executar a correção da estrutura:
- Selecione o tipo a ser ajustado, em Tipo de ajuste.
- Dependendo do tipo de ajuste, determine os parâmetros de ajuste. Determine o ponto, a linha ou o plano para o qual os nós ou pontos característicos de uma estrutura serão movidos.
- Especifique se a correção se destina a toda uma estrutura ou somente a elementos de estrutura selecionados.
- Defina um valor de precisão.
- Clique em Aplicar.
