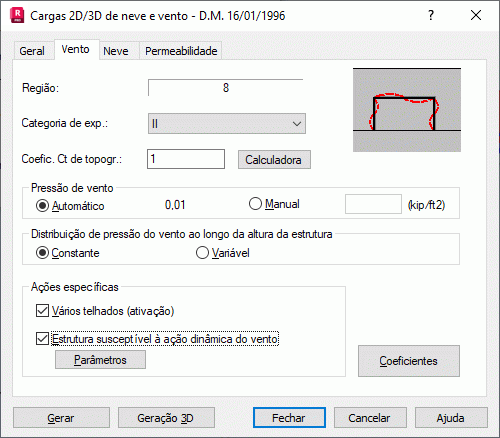

Abrir a caixa de diálogo Carga de neve/vento e clicar na guia Vento exibe a seguinte caixa de diálogo.
A caixa de diálogo está dividida em vários campos com determinados grupos de opções. Na parte superior da caixa de diálogo fica o campo Região, que lista as regiões disponíveis para uma norma de neve ou vento. Além disso, é possível especificar os valores para a Categoria de exposição e o Coeficiente de topografia.
O valor do coeficiente Ct de topografia é calculado pela caixa de diálogo Coeficiente Ct de topografia com base nos seguintes valores: localização de uma estrutura em relação a uma colina (no topo, em uma inclinação), altura da construção, altura da coluna, inclinação etc. Clicar no botão Calculadora abre a caixa de diálogo Coeficiente de topografia Ct.
O campo Pressão do vento apresenta o seguinte:
- Automático – Calcula automaticamente a pressão básica do vento de acordo com os valores especificados para a localização de uma estrutura.
- Manual – Especifica manualmente a pressão básica do vento. Ao especificar valores manualmente, o Robot não leva em conta parâmetros como Região ou Categoria de exposição.
O campo Distribuição de pressão do vento ao longo da altura da estrutura apresenta o seguinte:
- Constante – Pressupõe que o valor da pressão (que afeta os valores de carga) é constante ao longo da altura de toda a estrutura.
- Variável – Pressupõe que o valor da pressão (que afeta os valores de carga) é variável ao longo da altura de toda a estrutura.
O campo Ações específicas apresenta o seguinte:
- Vários telhados (ativação) – Proporciona um efeito de vários telhados, ou seja, telhados sobrepostos uns aos outros. Isso está associado à redução de coeficientes aerodinâmicos nos elementos ocultos.
- Estrutura susceptível à ação dinâmica do vento – Especifica o efeito dinâmico do vento em uma estrutura. Quando você seleciona essa opção e clica em Parâmetros, o Robot abre uma caixa de diálogo para definir o valor do coeficiente dinâmico Cd.
Clicar em Coeficiente abrirá a caixa de diálogo para definir os coeficientes para uma carga de vento.
