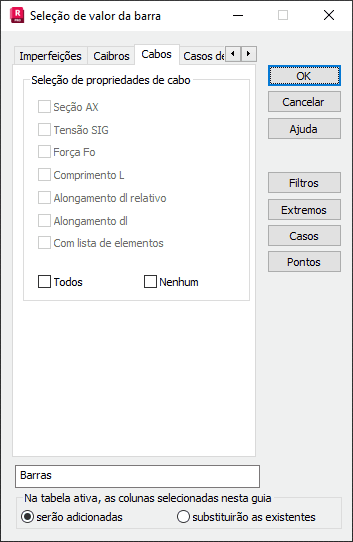

Selecione a guia Cabos na caixa de diálogo Colunas para selecionar os parâmetros de cabo para apresentação.
Os seguintes parâmetros podem ser selecionados.
- Seção AX – uma coluna para a área da seção de cabos.
- Tensão SIG – uma coluna para a tensão normal no cabo para o caso de montagem (calculado com relação ao banzo do cabo) que deve ser obtida para as cargas abrangidas pelo caso de montagem.
- Força Fo – uma coluna para a força Fo no caso de montagem (com relação ao banzo do cabo) que deve ser obtida para as cargas abrangidas pelo caso de montagem.
- Comprimento L – uma coluna para o comprimento do cabo no caso de montagem.
- Alongamento relativo dl – uma coluna para o alongamento relativo (alongamento inicial). Por exemplo, o comprimento final será igual a L=L0 (1+DYL).
O alongamento relativo é a relação entre a diferença do comprimento do cabo quando uma carga é aplicada ao cabo, e a distância entre os nós onde ele está fixado. Se o alongamento for um valor positivo, o comprimento do cabo será maior do que a distância entre os nós. Se o valor for negativo, a distância entre os nós será maior do que o comprimento do cabo.
- Alongamento dl – uma coluna para alongamento. Alongamento é a diferença entre o comprimento de um cabo quando carregado e a distância entre os nós onde o cabo está fixado.
