Crie uma análise de iluminação no contexto do modelo.

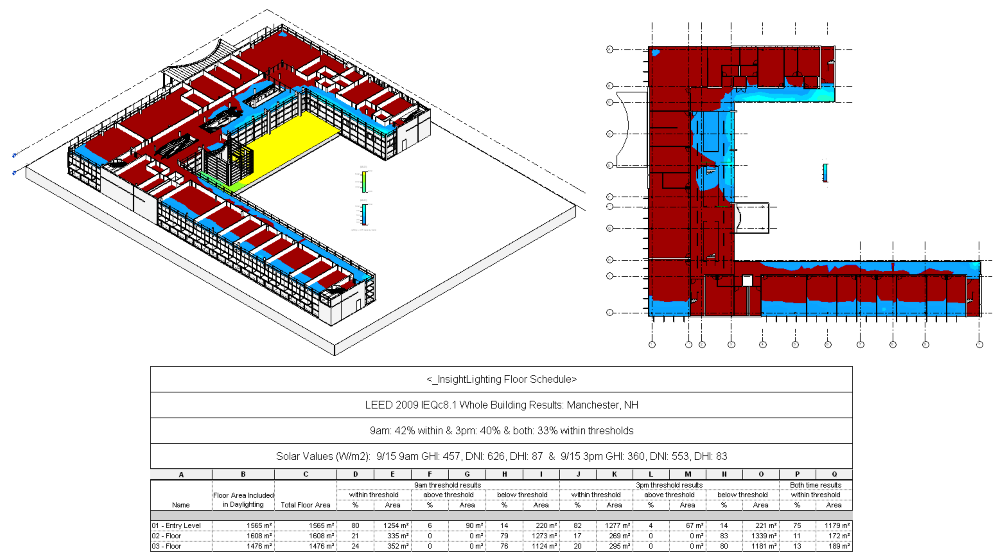

A análise de iluminação aproveita o Autodesk® Construction Cloud para fornecer os resultados de uma análise de iluminação no contexto. Os resultados são aplicados às vistas 3D e de planta do modelo. As tabelas são criadas automaticamente para rastrear seu modelo contra os objetivos de iluminação.
Para executar uma análise, o modelo precisa ser composto de elementos de construção (paredes, pisos, telhados, janelas, paredes cortina etc.). Os modelos de massa conceitual não funcionarão. Os elementos de piso são necessários para produzir planos de análise. Os pisos devem estar presentes e visíveis na vista para gerar um resultado de análise. Os elementos de ambiente são necessários para os seguintes tipos de análise:
- LEED v4 EQc7 opt1 (sDA+ASE)
- Autonomia de luz natural (visualização sDA)
- Acesso solar
Outros tipos de análise não requerem ambientes, mas pode ser útil ter ambientes ao trabalhar com resultados e tabelas. Ao executar um tipo de análise que não requer elementos de ambiente, você receberá um aviso, mas poderá continuar com a análise sem colocar ambientes no modelo.
Ao trabalhar com modelos vinculados, os pisos e os ambientes precisam fazer parte do modelo hospedeiro. Todos os outros elementos podem ser elementos de modelos vinculados. A análise falhará se os pisos e ambientes estiverem em um modelo vinculado.
Se o modelo incluir opções de projeto, a geometria visível na vista do modelo _InsightLighting no momento em que a análise é iniciada será analisada.
É possível executar diferentes tipos de análise em um modelo. Os resultados da análise são aplicados a uma vista após os resultados serem calculados.
| Tipo de análise | Descrição |
| Análise de iluminação | Controle personalizado completo sobre a data, a hora, o limite e a altura do plano de análise. |
| Fator de luz natural | |
| Autonomia de luz natural (visualização sDA) | Exemplo de cálculo do LEED v4 EQc7 opt1 (sDA e ASE). Redução do custo e do tempo de cálculo. |
| LEED 2009 IEQc8 opt1 | Configurações automatizadas para a análise LEED 2009 IEQc8 opt1. |
| LEED v4 EQc7 opt1 (sDA+ASE) | Configurações automatizadas para a análise LEED v4 EQc7 opt1 (sDA e ASE). |
| LEED EQc7 opt 2 | Configurações automatizadas para a análise do LEED v4 EQc7 opt2. |
| Acesso solar | Horas personalizáveis do estudo do sol. |
